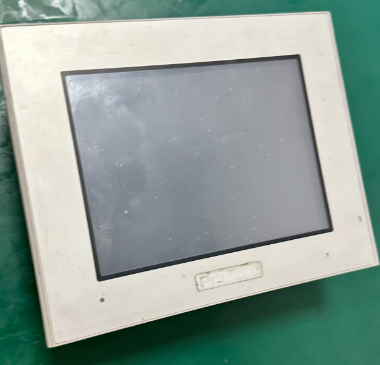

西门子触摸屏上电烧保险故障维修简易指南：西门子触摸屏作为工业自动化控制系统中不可或缺的人机交互界面，其稳定运行对生产线至关重要。然而在实际应用中，上电烧保险的故障现象屡见不鲜，这不仅会导致设备无法正常启动，还可能引发更严重的电路损坏。我们公司有着丰富的维修西门子触摸屏经验，欢迎来电咨询。
西门子触摸屏在上电瞬间烧毁保险丝通常表明电路中存在严重的短路或过载问题。根据维修实践和专业技术资料，这类故障主要源于以下几个硬件方面的原因：
电源系统异常：电源电压波动超出设备承受范围、电源适配器内部元件损坏或电源线路老化破损都可能导致电流突增而烧毁保险丝。特别是当输入电压不稳定或电源适配器无法提供稳定的输出电压时，极易造成这种故障。
内部电路短路：触摸屏内部复杂的电路系统中，任何一个关键元件（如电容、电阻、二极管或集成电路）的损坏都可能导致短路。常见问题包括电容鼓包漏液、电阻烧焦变色、二极管击穿以及电源管理芯片（如TPS40210）短路等。这些元件故障会使电流异常增大，超过保险丝的承载能力。
负载过重：当触摸屏连接的外部设备（如PLC、伺服驱动器等）负载过大时，会导致电源系统过载。伺服放大器根据输出转矩计算负载率，若超过预设过载等级（通常初始值为115%），就会触发保护机制，可能表现为烧保险。这种情况在工业现场尤为常见，特别是在设备启动瞬间电流较大的场合。
连接线路问题：包括电源线接触不良、正负极反接、信号线短路等情况。连接器松动或腐蚀、线缆绝缘层破损导致的短路都会引起保险丝熔断。特别是长期在恶劣工业环境中使用的设备，连接器氧化和线缆老化问题更为突出。
元件级故障：特定型号的西门子触摸屏存在一些常见元件故障模式。例如，TP2200型号中的三极管D667击穿是导致上电烧保险的已知问题。同样，KP700型号中电源模块的电容器、电阻等元件损坏也会引发相同故障。
面对西门子触摸屏上电烧保险的故障，需要遵循系统化的诊断流程，从简单到复杂逐步排查，避免盲目更换零件造成二次损坏。一套科学的诊断方法不仅能提高维修效率，还能有效降低维修成本。
安全断电与初步检查：维修任何电气设备都必须将安全放在首位。在开始维修前，务必完全断开触摸屏的电源连接，包括主电源和任何备用电源。使用验电笔或万用表确认设备完全断电后，方可进行后续操作。初步检查应包括观察设备外观是否有明显损伤，如外壳变形、烧焦痕迹或液体渗入迹象。同时检查电源线、适配器是否有物理损伤，连接器是否氧化或变形。
保险丝状态分析：取下已熔断的保险丝进行仔细观察。如果保险丝玻璃管内的熔丝均匀挥发，通常表明是渐进性过载；若玻璃管内部出现喷溅痕迹或变黑，则提示存在瞬间大电流短路。记录原保险丝的规格参数（电流值、电压等级、熔断特性），确保更换的新保险丝完全匹配。值得注意的是，更换保险丝只是临时措施，必须进一步排查根本原因，否则新保险丝会再次熔断。
电源系统测试：使用数字万用表测量电源适配器的输出电压，确认是否符合触摸屏额定要求（多数西门子触摸屏为24VDC）。同时检查电压的稳定性，观察是否存在波动或纹波过大现象。对于直接接入交流电源的型号，需检测输入电压是否在允许范围内（通常为AC100-240V）。电源线的导通性和绝缘性测试也不可忽视，使用兆欧表测量线缆对地绝缘电阻，正常值应在1MΩ以上。
分段隔离检测：这是一种有效的故障定位技术。首先断开所有外部连接（如PLC、HMI等），仅保留电源供应。然后在保险丝后级电路适当位置（如电源模块输入处）分段断开负载，逐步缩小故障范围。例如，可以先断开显示屏负载，测试电源部分；若正常，再依次接入主板、背光等模块。这种方法能有效区分是电源自身问题还是后续负载短路导致的故障。
元件级检测技术：对于疑似故障的电子元件，需要采用专业的检测方法。使用万用表的二极管测试档检查整流二极管、三极管（如D667）是否击穿；用电阻档测量关键电阻值是否偏离标称值；用电容档或ESR表检测滤波电容是否失效。对于集成电路，需对照** datasheet**测量各引脚对地阻抗和供电电压。热成像仪可以帮助快速定位短路发热的元件，提高检测效率。
确定故障点后，需要采取精确的维修措施。不同原因导致的烧保险故障需要采用不同的维修策略，错误的维修方法可能导致问题恶化或引发新的故障。以下是针对各类硬件问题的具体维修方法。

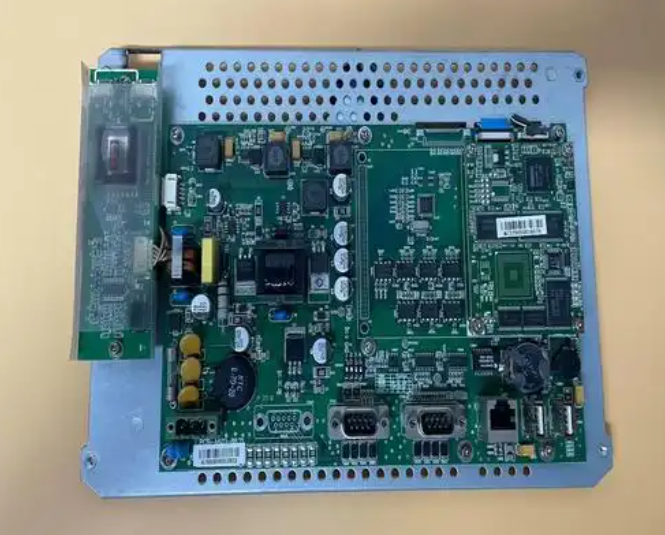

电源模块维修：电源模块是触摸屏的”心脏”，也是烧保险故障的高发区域。检查电源板上的高压区域元件，如整流桥、开关管（MOSFET）、PWM控制器等。发现烧焦或变色的元件应予以更换，特别注意那些有膨胀、漏液迹象的电解电容。更换元件时，务必选择相同规格或更高等级的替代品，特别是开关管和整流二极管，其电压/电流参数必须匹配。焊接后应清理焊剂残留，避免漏电或腐蚀。
保险丝更换规范：更换保险丝不是简单的”以旧换新”，必须遵循规范流程。首先要确认保险丝的精确规格—包括额定电流（如2A、3.15A等）、电压等级（如250VAC）、熔断特性（快断F或慢断T）以及尺寸规格。安装新保险丝前，应确保故障原因已排除，否则可能造成更大损害。对于反复烧保险的情况，绝对禁止使用铜丝等导体代替保险丝，这会失去保护作用，可能导致火灾或设备彻底损坏。
三极管D667更换：在TP2200等型号中，三极管D667击穿是常见故障点。更换时，先使用吸锡器或热风枪移除损坏的元件，清理焊盘。新D667三极管安装时要注意引脚顺序（E发射极、B基极、C集电极）和极性，错误安装会导致再次烧毁。焊接过程要迅速，避免过热损坏元件。更换后，建议在通电前用万用表检查各引脚间电阻，确认无短路后再上电测试。
电源管理芯片维修：如TPS40210等电源管理IC损坏时，维修难度较高。这类芯片通常采用表面贴装，需要热风枪或专业返修台进行拆焊。新芯片焊接前应检查引脚间距和焊盘对齐，避免桥接。焊接完成后，用放大镜检查各引脚连接质量，必要时使用酒精清洗。值得注意的是，电源管理芯片反复烧毁往往意味着外围电路存在问题（如反馈回路异常），必须同时检查相关电阻、电容和光耦等元件。
连接系统整治：对于因连接问题导致的故障，需要全面整治连接系统。更换老化或破损的电源线，使用原厂或认证线材；清理氧化或污染的连接器触点，必要时更换整个连接器；检查PCB上的插座是否松动，焊点是否开裂。所有连接完成后，应进行拉拔测试确保连接牢固，并用万用表确认无短路。对于经常插拔的接口，可考虑使用接触增强剂或防氧化涂层。
负载调整策略：当故障源于外部设备过载时，需要重新评估系统负载配置。检查伺服放大器等设备的负载率设置，确保不超过额定值（通常初始过载等级为115%）。对于多设备共用电源的情况，考虑增加电源容量或分设独立供电。在必要时添加缓冲电路或软启动装置，降低启动冲击电流。同时检查各设备的接地情况，避免地环路引起干扰或漏电。
