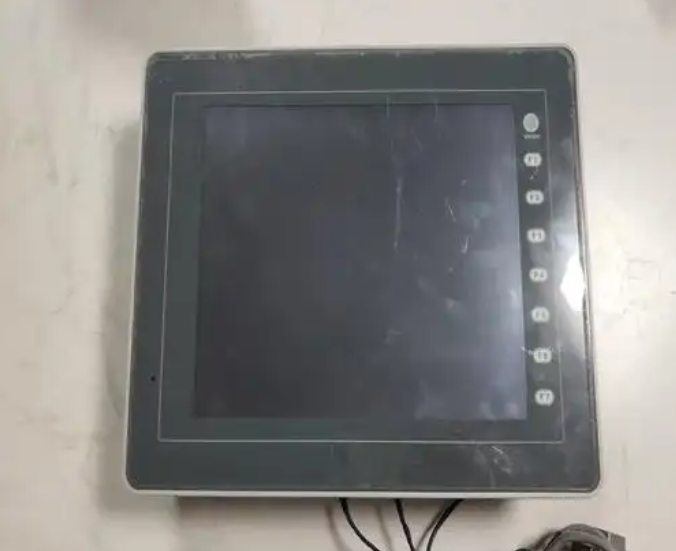

海泰克触摸屏屏幕无显示故障维修方法详解：海泰克HITECH触摸屏作为工业自动化领域广泛使用的人机交互设备，其屏幕无显示故障会直接影响生产设备的操作与控制。我们公司有着丰富的维修经验和强大的技术团队，欢迎来电咨询。
电源系统故障是导致触摸屏无显示的最常见原因之一。这类故障主要表现为：完全黑屏无任何反应、电源指示灯不亮或触摸屏控制盒指示灯异常。具体原因包括：电源适配器损坏导致输出电压不稳定或完全无输出；电源线缆断裂或插头接触不良；触摸屏内部电源模块（如DC-DC转换电路）故障，特别是电解电容鼓包、漏液或失效；以及保险丝熔断等保护元件动作。
主板及显示驱动电路故障同样占据较高比例，约25%的屏幕无显示问题源于此。这类故障常表现为：有背光但无图像显示（俗称”有光无字”）、显示异常（花屏、条纹、图像抖动）或间歇性黑屏。主板上的关键故障点包括：显示控制器芯片（如BGA封装的GPU）虚焊或损坏；LVDS接口电路故障导致信号传输中断；显存芯片故障；以及主板上的各类电源管理IC失效。
显示屏及背光系统故障约占20%的案例。这类问题通常表现为：屏幕完全无显示但触摸功能可能正常（可通过盲操作测试）；背光不亮或亮度极低（暗屏）；局部显示异常或屏幕出现物理损伤。具体原因包括：LCD面板本身损坏（如玻璃基板破裂、液晶泄漏）；背光灯管或LED灯条故障（老化、断裂）；背光驱动电路（高压板）失效；以及屏幕排线接触不良或断裂。特别是在工业环境中，震动和机械冲击容易导致屏幕排线松动或断裂。
连接线路与接口问题导致的故障约占15%。这类故障通常表现为：间歇性显示故障（震动或移动设备时症状变化）、显示异常伴随触摸失灵。主要问题点包括：视频信号线（如LVDS线）接触不良或屏蔽层损坏；电源连接器氧化或松动；主板与显示模组间的FPC排线插接不良；以及接口端子因频繁插拔导致的物理损伤。在强电磁干扰环境中，信号线屏蔽不良还会引入干扰，导致图像抖动甚至显示中断。
主板供电检测是诊断的第一步。即使电源模块输出正常，主板上的多路DC-DC转换电路也可能出现故障。使用高精度数字万用表测量主板各关键电压测试点：CPU核心电压（通常0.8-1.2V）、内存供电（1.5V或1.8V）、显示控制器供电（3.3V或5V）以及LVDS接口供电（多为3.3V）。电压异常可能表现为完全缺失、偏低或偏高，每种情况对应不同的故障点。主板供电问题导致的”有背光无字符”故障约占主板故障的30%。
BGA封装芯片的维修是主板修复的重点难点。海泰克触摸屏主板通常采用BGA封装的显示控制器和处理器，这些芯片因长期工作或温度变化容易出现虚焊。使用BGA返修台进行重新植球和焊接是解决此类问题的专业方法。操作时需严格控制加热曲线：预热温度150-180℃（60-90秒）、回流温度220-235℃（30-45秒），峰值温度不超过245℃，防止PCB变形或芯片损坏。
LVDS信号检测对诊断显示输出问题至关重要。使用示波器测量LVDS差分信号（通常包括1对时钟信号和3-5对数据信号）的波形和电压。正常工作时，LVDS信号幅度应在200-400mV之间，时钟频率与显示分辨率匹配（如1024×768分辨率对应65MHz时钟）。信号异常可能表现为：完全无信号、幅度不足、波形畸变或时钟抖动。
主板BIOS/固件问题也可能导致显示异常。症状包括：开机背光亮但无显示、显示混乱或卡在LOGO画面。使用编程器读取BIOS芯片内容，与官方提供的完好版本比对，发现异常则重新刷写。刷写前务必备份原芯片内容，部分设备序列号等信息存储在BIOS芯片中。
主板元器件级维修需要丰富的经验和专业的设备。常见的维修操作包括：更换鼓包的滤波电容（特别是CPU和显示控制器周围的固态电容）；更换短路或开路的MOS管（常见于各供电电路）；修复因进水或腐蚀断线的PCB（使用飞线或导电银浆）；以及更换损坏的接口连接器。对于多层PCB主板，维修时需特别注意过孔的通断测试，使用微欧姆表测量关键过孔的电阻，超过1Ω即视为异常。
主板故障的快速判断技巧有助于提高维修效率。以下现象通常指向主板问题：设备通电后背光正常但无任何图像；外接显示器（如有VGA/HDMI接口）同样无输出；触摸功能正常但无显示（可通过盲操作测试）；主板各稳压芯片明显发热异常。
背光系统诊断是处理”黑屏”故障的首要步骤。区分背光故障与信号故障的简单方法是：在黑暗环境中用强光斜照屏幕，若能看到微弱图像则表明背光系统故障，完全无图像则可能是信号或面板问题。背光系统故障又可分为：LED背光驱动电路故障、LED灯条/灯管损坏以及光学膜组老化。使用万用表测量背光驱动板输入电压（通常为12V或24V）和输出电压（依屏幕尺寸不同从20V到80V不等），无输出电压则表明驱动电路故障。PWS6800C-P型号常见的”白屏”故障中，约60%为背光驱动板上的高压变压器损坏所致。
LED背光维修需要特别注意安全事项。现代海泰克触摸屏多采用LED背光，其维修步骤包括：拆解显示模组至背光层；使用专用工具测试各LED灯珠（正常正向压降约2.8-3.4V）；更换烧毁或老化的LED灯珠（必须使用相同色温的LED）；以及检查LED串联电路中的限流电阻是否变值。对于采用侧光式LED设计的薄型屏幕，还需检查导光板是否发黄或变形，这些光学元件老化会导致亮度不均或色偏。更换LED灯珠时必须保持与原灯珠相同的排列密度和光学特性，否则会导致亮度不均或热点现象。
CCFL背光系统在早期型号中仍有应用。这类背光系统的维修更为复杂，涉及：检查CCFL灯管是否发黑或断裂（需拆屏观察）；测试高压逆变器是否工作（使用高压探头测量输出电压，正常为600-1500V AC）；更换老化的启辉电容；以及处理高压接头氧化问题。由于CCFL背光含有汞蒸气，拆解时需格外小心，破损的灯管应按照危险废物处理规范处置。CCFL背光系统的平均使用寿命约为15000小时，不足LED背光的一半。
LCD面板故障通常表现为：有背光无图像、局部显示异常（线条、色块）或全屏显示失真。面板级维修可能性较低，但可尝试以下操作：检查面板排线接口是否氧化或松动（使用电子清洁剂处理）；用万用表测量面板驱动IC供电电压（通常为3.3V、5V和±15V）；对松动或虚焊的面板驱动IC进行热风枪补焊（温度控制在200℃以下）。约85%的LCD面板故障实际为排线问题所致，仅15%为面板本身不可修复损坏。
显示模组更换是面板严重损坏时的最终解决方案。选择替换模组时需注意：尺寸和分辨率必须完全匹配；接口类型（LVDS、eDP等）和引脚定义需一致；固定孔位与原件兼容。对于停产型号，可考虑参数相近的兼容模组，但需验证显示效果和触摸功能。
