意大利 UNIOP 触摸屏电源灯不亮故障维修基础指南

意大利 UNIOP 触摸屏电源灯不亮故障维修基础指南：在工业自动化和智能控制系统中，意大利 UNIOP 触摸屏凭借其出色的性能、稳定的运行以及便捷的操作，成为了众多设备与系统的关键交互界面。然而，如同任何电子设备一样，UNIOP 触摸屏在长期使用过程中可能会出现各种故障，其中电源灯不亮是较为常见且令人困扰的问题之一。

一、初步检查与诊断

（一）电源供应检查

1. 外部电源插座：首先要确认外部电源插座是否正常供电。可以使用其他电器设备插入该插座进行测试，如台灯、手机充电器等。若其他设备能正常工作，说明插座供电正常；若其他设备也无法工作，则需检查插座所在电路的断路器是否跳闸，或者联系专业电工对电路进行检修。
2. 电源线连接：仔细检查触摸屏的电源线与电源插座以及触摸屏电源接口的连接情况。确保电源线插头完全插入插座和触摸屏接口，没有松动、脱落或接触不良的现象。有时，由于设备移动或震动，电源线可能会逐渐松动，导致接触不良而无法供电。对于使用电源适配器的触摸屏，同样要检查适配器与插座以及触摸屏的连接是否稳固。
3. 电源线外观：观察电源线是否有明显的破损、断裂或老化迹象。如果发现电源线外皮破损，露出内部导线，可能会导致短路或断路，应立即更换电源线。对于电源线老化，其内部导线可能会出现电阻增大的情况，影响电力传输，也建议更换新的电源线。
4. 电源适配器参数：若触摸屏使用电源适配器，需确认适配器的规格参数是否与触摸屏要求相符。查看适配器上标注的输出电压、电流等参数，与触摸屏设备手册中规定的参数进行对比。如果适配器参数不匹配，可能无法为触摸屏提供足够的电力，导致电源灯不亮。例如，若触摸屏要求输入电压为 24V，而使用了输出电压为 12V 的适配器，就会出现这种情况。此时，应更换符合要求的电源适配器。
5. 测量电源输出：使用万用表对电源插座输出电压以及电源适配器输出电压进行测量（如果使用适配器）。将万用表调至相应的电压测量档位，对于市电插座，测量其交流电压是否在正常范围（一般为 220V±10%）；对于电源适配器，测量其直流输出电压是否与标注值一致。若测量值与正常范围偏差较大，说明电源存在问题，需要进一步排查或更换。

（二）电源开关与保险丝检查

1. 电源开关状态：检查触摸屏的电源开关是否处于打开状态。有些触摸屏的电源开关可能位置较为隐蔽，需要仔细查找。同时，确认电源开关是否正常工作，可尝试多次按下和松开电源开关，观察是否有接触不良或损坏的情况。如果电源开关损坏，即使外部电源正常，触摸屏也无法接通电源，导致电源灯不亮。
2. 保险丝状况：大多数触摸屏内部设有保险丝，用于保护设备免受电流过大的损害。找到触摸屏内部的保险丝座（通常在电源输入附近），查看保险丝是否熔断。保险丝熔断后，其内部的金属丝会断开。若发现保险丝熔断，不要立即更换，应先排查导致保险丝熔断的原因，如是否存在短路故障。常见的短路原因可能包括内部电路板元件损坏、连接线短路等。在排除短路故障后，更换相同规格的保险丝。注意，不能使用额定电流过大或过小的保险丝，否则可能无法起到有效的保护作用，甚至会损坏设备。

二、硬件连接问题排查

（一）触摸屏与主板连接线

1. 排线外观与连接：触摸屏与主板之间通过排线进行连接。打开触摸屏外壳（在操作前务必断开电源，以确保安全），检查排线是否有弯折、断裂、破损或松动的情况。排线弯折过度可能会导致内部导线断裂，影响信号传输和电源供应。若发现排线外观有问题，应考虑更换排线。对于排线松动，可小心地重新插拔排线，确保排线两端的插头与触摸屏和主板的接口紧密连接。在插拔排线时，要注意力度适中，避免损坏接口。
2. 接口检查：仔细查看排线与触摸屏接口以及主板接口处是否有氧化、腐蚀或脏污的现象。接口氧化或脏污会增加接触电阻，导致连接不良，影响电源传输和信号通信。可以使用干净的橡皮擦轻轻擦拭接口的金属部分，去除氧化层和污垢，然后重新连接排线。如果接口损坏，如引脚弯曲、断裂等，需要使用专业工具进行修复或更换接口。

（二）触摸屏面板驱动电路连接

1. 时序信号与驱动信号线路：触摸屏面板驱动电路中的时序信号和驱动信号线路对于触摸屏的正常工作至关重要。检查这些线路是否有松动、断路或短路的情况。这些线路通常较为细小，需要借助放大镜等工具进行仔细观察。如果发现线路存在问题，对于断路情况，可以尝试使用细导线进行焊接修复；对于短路问题，要找出短路点并进行隔离或修复。在焊接过程中，要注意焊接温度和时间，避免损坏线路和周围的元件。
2. 驱动芯片连接：检查触摸屏面板驱动芯片与电路板的连接是否良好。驱动芯片可能会因为长时间使用或受到震动等原因出现引脚松动、虚焊等情况。可以使用显微镜观察芯片引脚与电路板焊点之间的连接情况。若发现引脚松动或虚焊，需要使用热风枪或电烙铁进行重新焊接。在焊接时，要注意控制温度和风量，防止芯片过热损坏。

三、触摸屏内部硬件故障分析与维修

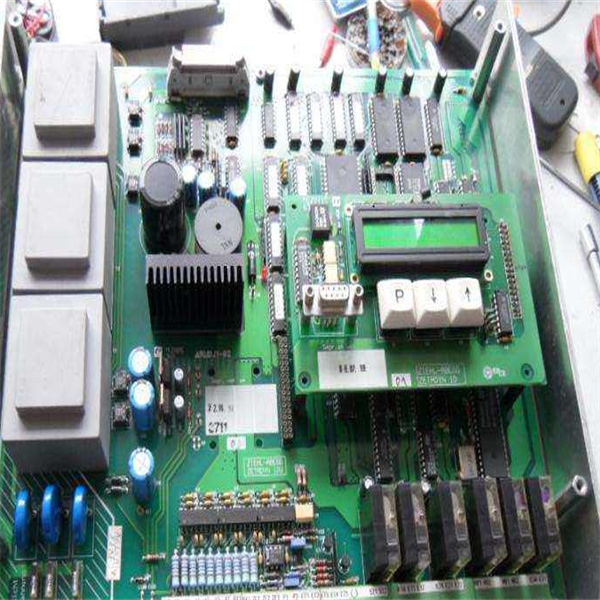

（一）电路板故障

1. 观察电路板外观：仔细观察触摸屏内部的电路板，查看是否有元件烧毁、炸裂、鼓包或电路板烧焦、变色的痕迹。这些明显的外观异常通常表明对应的元件已经损坏。例如，电容鼓包可能是由于电容内部电解液干涸或电压过高导致；电阻烧焦可能是因为通过的电流过大。对于烧毁或损坏的元件，需要使用相同规格的元件进行更换。在更换元件时，要注意元件的极性（如电容、二极管等），确保安装正确。
2. 测量电路板电压：使用万用表对电路板上的关键测试点进行电压测量，与设备手册中提供的正常电压值进行对比。通过测量电压，可以判断电源供电是否正常传输到各个电路模块，以及是否存在电压异常导致的故障。例如，若测量到某一芯片的供电引脚电压为 0V，而正常应为 3.3V，说明该芯片的供电线路可能存在断路或短路故障。需要沿着供电线路逐步排查，找出故障点并进行修复。
3. 检测电路板短路与断路：使用万用表的电阻档检测电路板上是否存在短路或断路情况。对于怀疑短路的区域，可以测量相关线路或元件之间的电阻值，若电阻值接近 0Ω，可能存在短路；对于怀疑断路的线路，测量其电阻值，若电阻值无穷大，则表示断路。在检测过程中，要注意避免误判，例如，有些电路中存在电容等储能元件，在测量电阻时可能会影响测量结果，需要先对这些元件进行放电处理。对于短路故障，要找出短路点并进行修复，可能需要拆除短路的元件或修复短路的线路；对于断路故障，可以使用细导线进行搭桥连接或更换损坏的线路。

（二）连接器故障

1. 内部连接器外观与连接：触摸屏内部有多个连接器用于连接不同的部件和电路板。检查这些连接器是否有松动、变形、氧化或损坏的情况。连接器松动可能导致接触不良，影响电源和信号传输；连接器变形可能无法正确连接，需要进行整形处理；连接器氧化会增加接触电阻，可使用橡皮擦或专用的清洁剂进行清洁。如果连接器损坏严重，如塑料外壳破裂、引脚断裂等，需要更换新的连接器。
2. 重新插拔连接器：对于一些可能存在接触不良的连接器，可以尝试重新插拔。在重新插拔时，要确保操作规范，避免损坏连接器和相关部件。重新插拔连接器后，再次检查触摸屏的电源灯是否亮起，以及设备是否能正常工作。有时，仅仅是连接器接触不良导致的电源灯不亮问题，通过重新插拔连接器即可解决。

（三）电源电容故障

1. 电容外观检查：电源电容在触摸屏的电源电路中起着滤波和储能的作用。检查电源电容是否有鼓包、漏液、开裂等外观异常。电容鼓包或漏液通常表明电容已经损坏，无法正常工作。若发现电容外观有问题，应及时更换相同规格的电容。在更换电容时，要注意电容的耐压值和容量，确保新电容能够满足电路要求。
2. 电容性能测试：使用电容表对电源电容的容量进行测量，与电容标称容量进行对比。如果测量值与标称值偏差较大，说明电容性能下降或损坏。对于性能下降的电容，虽然可能外观没有明显异常，但也建议更换，以确保电源电路的稳定运行。在测量电容容量时，要注意将电容从电路板上取下，避免其他元件对测量结果产生干扰。

（四）PWR 灯本身故障

1. 灯珠外观检查：如果经过前面的排查，确定电源供应和其他硬件都正常，但 PWR 灯仍然不亮，那么有可能是 PWR 灯本身出现故障。检查 PWR 灯的灯珠是否有损坏，如灯珠发黑、破裂等。若灯珠外观有明显损坏，需要更换相同型号的灯珠。
2. 灯珠电路连接：检查 PWR 灯珠与电路板之间的连接是否良好，是否存在断路或虚焊的情况。对于断路情况，可以使用细导线进行焊接修复；对于虚焊问题，使用电烙铁重新焊接灯珠引脚与电路板焊点。在修复灯珠电路连接时，要注意焊接技巧，避免损坏灯珠和电路板。
