施耐德触摸屏反复重启故障维修基础指南

施耐德触摸屏反复重启故障维修基础指南：在工业自动化控制系统中，施耐德触摸屏（HMI）作为人机交互的核心枢纽，其运行稳定性直接影响生产流程的连续性。反复重启是施耐德触摸屏最常见的故障表现之一，其中硬件故障占比高达 72%。此类故障若未能及时排查修复，可能导致生产线停机、数据丢失等严重后果。

一、硬件故障核心诱因拆解

施耐德触摸屏的硬件架构由电源模块、主控主板、触摸传感单元、散热系统及接口电路五大核心部分组成，任一环节的物理损坏或性能衰减都可能引发重启故障，具体可归纳为以下四类。

（一）电源系统故障：供电稳定性的 “隐形杀手”

电源是触摸屏运行的能量基础，其故障在重启诱因中占比最高，达 45%。具体可细分为三个层面：

1. 外部供电异常：包括电源线插头氧化导致的接触不良、延长线线径不足引发的电压损耗，以及车间电网波动（如电压骤降、浪涌）超出设备耐受范围（施耐德标准输入电压波动应≤±10%）。某汽车零部件厂的 HMIG5U 触摸屏曾因焊接设备启停造成的电网波动，出现每 15-20 分钟重启一次的现象。
2. 电源适配器损坏：适配器内部整流桥堆击穿、滤波电容鼓包或变压线圈烧毁，会导致输出电压纹波过大（正常应≤100mV）。常州昆耀自动化维修数据显示，60% 的适配器故障伴随外壳过热（超过 60℃）或异响症状。
3. 内部电源板故障：作为电源转换的核心部件，电源板上的保险管熔断、DC-DC 转换芯片损坏或电感线圈虚焊，会直接切断供电链路。NA5-12W101S 型号触摸屏的电源板常见故障点集中在 5V 输出端的稳压二极管（如 1N4733）击穿。

（二）核心电路与元器件失效：系统运行的 “中枢病变”

主控主板与触摸控制卡构成触摸屏的 “大脑”，其元器件失效将直接导致系统崩溃重启：

1. 主板关键元件故障：电容老化（尤其是电解电容鼓包漏液）、CPU 供电芯片虚焊或南桥芯片过热，会造成供电不稳或数据处理中断。上海仰光电子的维修案例显示，XBTG 系列触摸屏中，使用超过 5 年的设备有 38% 存在主板电容老化问题。
2. 触摸控制卡损坏：控制卡上的信号处理芯片（如 STM32 系列 MCU）故障或通信接口（RS232/RS485）损坏，会引发系统自检失败重启。通过 DOS 命令 SAWDUMP 检测发现，当 X 轴或 Y 轴 AGC 数值显示 255 时，可判定控制卡换能器失效。
3. 内存模块故障：DDR 内存颗粒虚焊或兼容性问题，会导致系统加载固件时出现数据校验错误，触发 watchdog 复位重启。这种故障在 HMIG5U2 等 Windows 嵌入式系统机型中更为常见。

（三）散热系统失效：设备运行的 “高温陷阱”

工业触摸屏设计工作温度范围通常为 0-50℃，当内部温度超过 65℃时，会触发过热保护机制导致重启：

1. 散热通道堵塞：散热孔被粉尘堵塞或散热片积灰，会导致散热效率下降 40% 以上。某冶金厂的 XBTGT 触摸屏因车间粉尘过大，3 个月内便出现散热孔完全堵塞，造成每小时重启 2-3 次的故障。
2. 散热风扇故障：风扇停转或转速不足（正常应≥2000rpm）会导致主板温度骤升。施耐德官方数据显示，风扇的平均无故障工作时间（MTBF）约为 3 万小时，超过 5 年的设备建议强制更换。
3. 导热结构失效：CPU 与散热片之间的导热硅脂干涸，会使热阻增加 3 倍以上，导致芯片局部过热。这种故障在无风扇设计的紧凑型触摸屏（如 XBTGK 系列）中尤为隐蔽。

（四）连接与接口故障：信号传输的 “断点隐患”

硬件连接松动或接口损坏会导致供电中断或信号异常，间接引发重启：

1. 内部连接线松动：电源板与主板的排线、触摸传感器与控制卡的信号线接触不良，会造成间歇性供电或信号丢失。常州凌肯自动化维修时发现，这类故障常伴随重启前屏幕闪烁或触摸失灵的前兆。
2. 外部接口损坏：USB、以太网等接口因频繁插拔导致针脚弯曲或焊点脱落，会引发系统识别硬件时的崩溃重启。某食品加工厂的触摸屏曾因 USB 接口进水短路，导致每次插入鼠标即触发重启。
3. 接地不良：设备接地电阻超过 4Ω 时，会引入共模干扰，干扰电源信号的稳定性。施耐德技术手册明确要求，触摸屏必须与动力设备实现等电位接地。

二、分层级硬件维修实操指南

针对上述故障诱因，应遵循 “先外部后内部、先基础后核心” 的原则，实施分层级维修，普通技术人员可完成基础排查，深度维修需专业工具与技能支撑。

（一）一级排查：外部与基础硬件检查（无需拆解）

1. 电源系统检测

• 用万用表交流档测量插座电压，确保在 220V±10% 范围内；直流档检测适配器输出电压，误差应≤5%（如 12V 适配器输出应在 11.4-12.6V 之间）。
• 更换已知完好的同规格适配器测试，若故障消失则判定原适配器损坏。注意 HMIG5U 系列需使用带接地的 3A 以上适配器。
• 检查电源线有无破损，插头金属片是否氧化，可使用细砂纸打磨氧化层后重新插拔测试。

2. 散热与环境检查

• 观察散热孔是否堵塞，用压缩空气（压力≤0.3MPa）沿散热方向吹扫，清除粉尘堆积。
• 用红外测温仪检测设备表面温度，重点测量电源接口和散热风扇区域，超过 55℃则需改善散热条件（如增加通风风扇或移动远离热源）。
• 检查工作环境：湿度应控制在 40%-60%，避免结露；远离变频器、电焊机等强电磁干扰源，必要时加装屏蔽罩。

3. 连接与接地检查

• 逐一插拔外部连接线（电源线、通讯线、USB 设备等），检查接口有无弯曲、氧化或进水痕迹。
• 用接地电阻测试仪测量设备接地电阻，确保≤4Ω。若接地不良，需重新铺设接地体（如使用 50×50×5mm 镀锌角钢打入地下 2 米以上）。

（二）二级维修：内部模块检测与更换（需拆解设备）

拆解前需断开所有电源，释放静电（佩戴防静电手环），使用专用螺丝刀（施耐德设备多为内六角或 Torx 螺丝）操作。

1. 电源板维修

• 直观检查：观察保险管是否熔断（玻璃管内发黑或丝材断开）、电容是否鼓包漏液、芯片是否有烧焦痕迹。
• 在线测量：用万用表二极管档检测整流桥堆（正向导通压降约 0.7V，反向无穷大），用电阻档测量电感线圈（应无断路，阻值通常≤10Ω）。
• 元件更换：熔断的保险管需先排查短路原因（如更换击穿的稳压管）后再更换同规格型号；鼓包电容需使用同容量（误差≤20%）、同耐压值的电解电容替换，注意正负极方向。

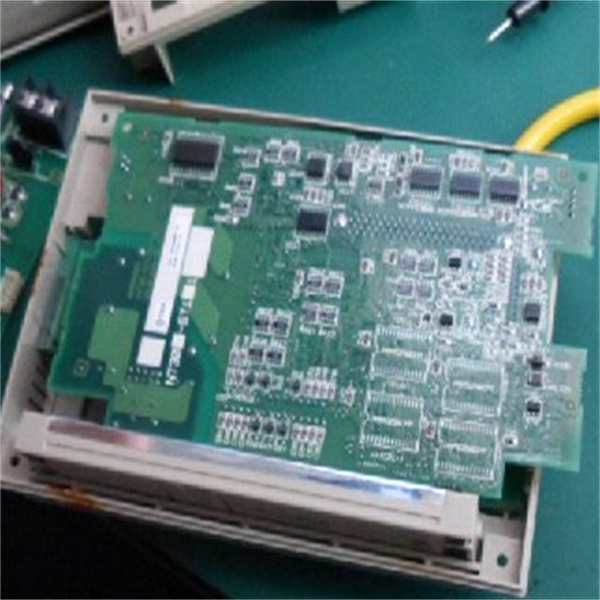

2. 主板与控制卡维修

• 基础检测：检查主板上的元器件有无虚焊（焊点呈蜂窝状）、脱焊，重点观察 CPU 周围的 BGA 焊点，必要时用放大镜辅助检查。
• 控制卡测试：运行驱动盘中的 COMDUMP 命令（格式：COMDUMP 1），触摸屏幕时若有数据滚动则硬件连接正常，无数据则需更换控制卡。
• 内存检测：对于 Windows 嵌入式机型，可通过 USB 启动盘引导进入 PE 系统，运行 MemTest86 + 工具检测内存，出现错误则需更换同型号 DDR 内存模块。

3. 散热系统维修

• 风扇更换：若风扇停转或异响，拧下固定螺丝后拔下电源插头，更换同尺寸（如 40×40×10mm）、同电压（通常为 12V）的风扇。注意接线极性（红正黑负）。
• 导热优化：拆卸散热片，清除干涸的硅脂，重新涂抹导热硅脂（厚度约 0.5mm，均匀覆盖 CPU 表面），拧紧固定螺丝时采用对角线顺序。

（三）三级修复：核心电路焊接与调试（专业维修）

需使用热风枪、电烙铁（温度控制在 350-380℃）、示波器等专业设备，由具备电子维修资质的人员操作。

1. 焊点修复：对虚焊的元器件（如电源芯片引脚、排线插座），用烙铁加焊并补焊锡，确保焊点圆润饱满。BGA 芯片虚焊需用热风枪加热重植锡球。
2. 信号调试：用示波器测量电源板输出电压的纹波，正常应≤100mV；测量控制卡与主板的通讯信号（如 RS232 的 TX/RX 线），应能观察到清晰的波形信号。
3. 系统校准：更换主板或控制卡后，需通过 Vijeo Designer 软件重新下载固件，进入系统设置菜单完成触摸校准（点击靶心时需使用专用 stylus 笔垂直按压）。

三、典型故障案例与维修复盘

案例 1：XBTGT 系列触摸屏频繁重启，伴随电源灯闪烁

故障现象：某包装机械厂的 XBTGT5330 触摸屏开机后 3-5 分钟自动重启，电源指示灯呈间歇性闪烁（正常应为常亮）。

排查过程：

1. 一级排查：更换适配器后故障依旧，测量接地电阻为 12Ω，远超标准值。
2. 二级维修：拆解设备发现电源板上的保险管熔断，整流桥堆击穿，散热风扇停转。
3. 根源定位：车间接地系统老化，同时风扇积灰停转导致电源板过热，双重因素引发故障。

维修方案：

• 更换保险管（2A/250V）、整流桥堆（KBPC3510）及散热风扇；
• 重新铺设接地体，将接地电阻降至 2.5Ω；
• 清理散热孔并涂抹导热硅脂。

修复效果：设备连续运行 72 小时无重启，表面温度稳定在 42℃。

案例 2：HMIG5U2 触摸屏重启后无法进入系统

故障现象：某电子厂的 HMIG5U2 触摸屏每次重启后停留在施耐德 LOGO 界面，随后再次重启，循环往复。

排查过程：

1. 一级排查：外接 USB 鼠标可进入系统，检测内存发现 MemTest86 + 提示 2 处错误。
2. 二级维修：拆解后观察到主板上的 DDR3 内存颗粒焊点有氧化痕迹。

维修方案：

• 用热风枪拆除老化内存颗粒，更换同型号三星 K4B2G1646E 内存；
• 通过恢复 CD 重装 Windows Embedded 系统，更新 Vijeo Designer Runtime 至最新版本。

修复效果：系统启动正常，触摸响应精准，连续测试 30 天无故障。

五、结语

施耐德触摸屏的反复重启硬件故障，本质是供电系统、核心电路、散热机制等多环节协同失效的表现。维修时需摒弃 “头痛医头” 的片面思维，通过分层级排查精准定位故障点，结合专业工具与规范操作实施修复。更重要的是，建立 “预防为主” 的维护理念，通过周期性保养、环境管控与备件储备，从根源上降低故障发生率，保障工业控制系统的稳定运行。对于超出企业维修能力的故障（如 BGA 芯片损坏），应及时联系施耐德授权服务中心，避免因自行维修造成二次损坏。
