基恩士触摸屏上电烧保险故障维修方法详解：基恩士（Keyence）触摸屏作为工业自动化领域中人机交互的关键设备，广泛应用于机床、流水线、智能装备等场景。其稳定运行直接关系到生产流程的连续性与可靠性。然而，在实际使用过程中，上电烧保险故障时有发生，不仅导致设备停机，还可能引发更严重的电路损坏。

第一章 上电烧保险的常见原因分析

基恩士触摸屏上电烧保险的原因可分为和两大类，其中内部电路故障占比超过90%，需重点排查。

1.1 外部电源系统异常

1.1.1 输入电压过高或波动过大

基恩士触摸屏通常采用交流220V或直流24V供电（具体需参考设备型号），若外部供电系统出现电压骤升（如电网浪涌、变压器故障），会导致电源模块瞬间承受过高电压，进而引发内部整流、滤波电路元件击穿短路，最终烧毁保险。例如，某工厂因电网雷击导致电压瞬间升至380V，直接击穿触摸屏电源模块中的整流桥，上电即烧保险。

1.1.2 电源线路短路或接地不良

外部电源线路若存在绝缘破损、接线错误（如火线与零线短接）、接地电阻过大等问题，会导致电流异常涌入触摸屏电源回路。例如，施工时不慎将触摸屏电源线缆与金属外壳摩擦破损，火线与地线直接连通，上电后形成短路回路，保险瞬间熔断。

1.2 内部电路核心部件故障

1.2.1 电源模块故障（最常见原因）

电源模块是触摸屏将外部电压转换为内部所需直流电压（如5V、12V、24V）的核心部件，其内部包含整流桥、滤波电容、开关管、稳压芯片等元件，任一元件损坏都可能导致短路。

• ：整流桥由4个二极管组成，负责将交流电压转换为直流电压。若二极管因电压过高、散热不良或老化击穿，会导致交流输入端直接短路，上电即烧保险。
• ：电源模块中的大容量电解电容（如470μF/400V）负责滤波稳压，长期使用后电容电解液会干涸，导致容量下降、漏电流增大，严重时会出现鼓包、爆裂，进而引发短路。
• ：开关管（如MOSFET）是开关电源的核心器件，负责高频开关动作。若开关管因驱动电路异常、负载过大或自身质量问题击穿，会造成电源模块初级侧短路，烧毁保险。

1.2.2 主板电路短路

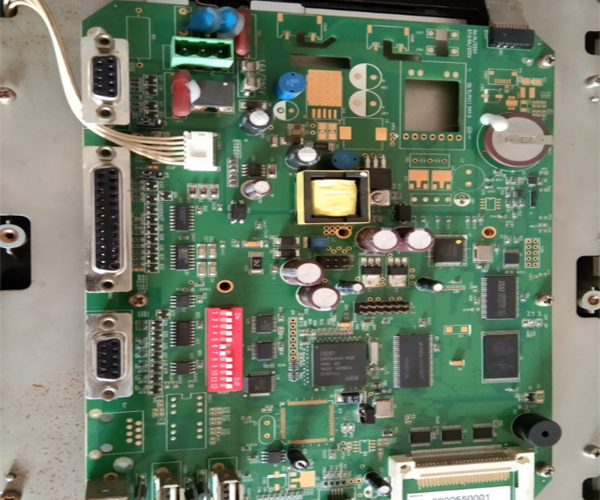

触摸屏主板集成了CPU、内存、接口电路等核心组件，若主板出现以下问题，会导致电源回路短路：

• ：如CPU、FPGA芯片因静电放电、高温或电压冲击损坏，其内部电路短路会导致电源直接对地导通。
• ：长期处于潮湿、粉尘环境中，主板PCB线路会出现腐蚀、氧化，或因焊锡飞溅导致线路间桥连，形成短路点。
• ：如USB、RS485等外部接口因带电插拔导致浪涌电流，击穿接口芯片（如MAX232），进而引发电源回路短路。

1.2.3 背光驱动电路故障

基恩士触摸屏的背光驱动电路通常由逆变器或LED驱动芯片组成，用于为液晶屏提供背光。若驱动电路中的功率管、变压器或LED灯条短路，会导致背光回路电流过大，进而引发电源回路过流，烧毁保险。例如，某型号触摸屏因LED灯条老化出现内部短路，上电后背光驱动芯片瞬间过载，保险熔断。

1.2.4 液晶屏驱动电路故障

液晶屏驱动电路负责控制像素显示，其核心为驱动IC和排线。若驱动IC击穿或排线因折叠、老化导致线路短接，会形成大电流回路，烧毁保险。这种情况在触摸屏受到物理撞击或长期高温运行时较为常见。

1.3 其他潜在原因

• ：触摸屏内部散热风扇损坏、散热片积尘过多，导致电源模块、主板等部件长期高温运行，加速元件老化损坏，引发短路。
• ：维修时更换的保险规格不符（如用大电流保险替代小电流保险），虽暂时不会烧保险，但会导致后续故障扩大；或误将电源正负极接反，直接击穿内部元件。
• ：长期处于高湿、高粉尘、腐蚀性气体环境中，内部元件会出现绝缘下降、引脚腐蚀，最终引发短路。

第二章 故障维修方法与操作步骤

维修基恩士触摸屏上电烧保险故障需遵循“”的原则，配备万用表、示波器、热风枪等专业工具，具体步骤如下。

2.1 前期准备与安全规范

：维修前必须断开触摸屏所有外部电源，放电电容（尤其是电源模块中的大容量电容），避免触电或元件损坏。操作时需佩戴防静电手环，防止静电击穿敏感芯片。

所需工具：数字万用表（需支持通断档、电阻档、电压档）、尖嘴钳、螺丝刀套装（十字/一字）、热风枪（调温型）、焊锡丝、助焊剂、替换用保险元件（同规格）、绝缘胶带、毛刷。

2.2 外部电源系统排查

1. ：使用万用表交流电压档（或直流电压档，根据供电类型），测量触摸屏电源输入端电压，确认是否在设备额定电压范围内（如AC 220V±10%）。若电压异常，检查外部电源开关、变压器、线缆是否正常。
2. ：断开电源后，用万用表通断档检测电源线缆是否存在短路（火线与零线、火线与地线之间电阻应无穷大）；检查接线端子是否松动、氧化，接地线路是否可靠（接地电阻应≤4Ω）。
3. ：若怀疑线缆破损，可更换同规格的屏蔽线缆重新连接，排除线缆故障。

2.3 内部电路故障排查

2.3.1 保险元件检测与更换

首先拆开触摸屏外壳（注意螺丝位置，部分型号有隐藏卡扣），找到电源回路中的保险元件（通常位于电源模块附近，标注“F”或“FU”）。

1. ：观察保险是否有熔断痕迹（玻璃管保险内部发黑、金属丝断开；贴片保险表面烧焦）。
2. ：将万用表调至通断档，两表笔分别接触保险两端，若蜂鸣器不响、电阻显示无穷大，说明保险已熔断；若电阻接近0Ω，说明保险正常。
3. ：更换同规格的新保险（），若更换后上电仍烧保险，说明内部存在短路故障，需进一步排查。

2.3.2 电源模块故障维修

电源模块是故障高发区，需重点检测整流桥、滤波电容、开关管等元件。

1. ： 断开电源模块与主板的连接线，用万用表二极管档测量整流桥四个引脚之间的正向、反向电阻。
2. 正常情况下，相邻引脚的正向电阻约为几百Ω，反向电阻无穷大；若出现正向电阻为0Ω或反向电阻过小，说明整流桥击穿短路。
3. 更换方法：用热风枪加热整流桥引脚，取下损坏元件，涂抹助焊剂后焊接同型号整流桥（注意引脚极性）。
4. ： 直观检查电容是否有鼓包、漏液、顶部凸起等现象，若有则直接更换。
5. 用万用表电容档测量电容容量，若实际容量与标称容量偏差超过20%，说明电容失效，需更换同规格（容量、耐压值一致）的电解电容。
6. ： 以N沟道MOSFET为例，用万用表二极管档测量源极（S）、漏极（D）、栅极（G）之间的电阻。
7. 正常情况下，S-D之间正向电阻无穷大，反向电阻约为几百Ω；G-S、G-D之间电阻无穷大。若出现S-D之间电阻为0Ω，说明开关管击穿。
8. 更换时需注意开关管的型号、耐压值、电流参数，焊接后需检查引脚是否虚焊。
9. ：更换故障元件后，将电源模块单独接外部电源（注意限流），用万用表测量输出电压是否稳定在额定值（如5V、12V），若电压正常则说明电源模块修复。

2.3.3 主板电路故障维修

主板故障排查需结合电路图（若有），重点检测核心芯片、接口电路及PCB线路。

1. ： 断开主板与电源模块的连接，用万用表通断档测量主板电源输入端（如VCC与GND）之间的电阻，若电阻接近0Ω，说明主板存在短路。
2. 通过“分割法”逐步断开主板上的各个模块（如CPU、接口芯片、背光驱动），每断开一个模块后重新测量电阻，直至找到短路模块。
3. ： 若怀疑CPU或FPGA芯片短路，可测量芯片电源引脚与地之间的电阻，正常应在几十Ω以上，若接近0Ω则芯片击穿，需联系专业厂家更换（此类芯片通常需专业设备焊接）。
4. ： 测量USB、RS485等接口芯片的电源引脚与地之间的电阻，若短路则更换接口芯片（如MAX232、CH340）。
5. 检查接口排线是否破损，用酒精清洁排线接头，重新插拔确认接触良好。
6. ： 若发现PCB线路腐蚀或桥连，用小刀轻轻刮除腐蚀部分，用导线连接断裂线路（注意绝缘处理）；若线路桥连，用酒精棉片擦拭干净。

2.3.4 背光与液晶屏驱动电路维修

1. ： 断开背光驱动板与电源模块的连接，测量驱动板电源输入端电阻，若短路则检测功率管、变压器。
2. 用万用表二极管档测量功率管（如场效应管）的引脚电阻，若击穿则更换；检查变压器绕组是否短路（正常应无短路），若短路需更换同型号变压器。
3. 检测LED灯条：将灯条单独接额定电压（如12V），若不亮或亮度异常，用万用表测量单颗LED的正向电压，若为0V则灯珠短路，需更换灯条。
4. ： 检查液晶屏排线是否有折痕、氧化，用橡皮擦清洁排线金手指，重新插拔并固定。
5. 测量驱动IC的电源引脚与地之间的电阻，若短路则更换驱动IC（需注意型号匹配，焊接时温度控制在250℃左右）。

2.3.5 整机测试与验证

更换所有故障元件后，按以下步骤进行整机测试：

1. ：断开外部电源，测量触摸屏电源输入端电阻，确认无短路（电阻应大于100Ω）。
2. ：连接外部电源，观察保险是否正常，触摸屏是否能正常开机、显示画面。
3. ：测试触摸屏的触摸灵敏度、按键功能、接口通信（如与PLC通信）是否正常。
4. ：连续开机运行2-4小时，监测电源模块温度、各输出电压是否稳定，确保故障彻底排除。

第三章 总结与建议

基恩士触摸屏上电烧保险故障的核心原因是电源回路存在短路或过载元件，其中电源模块故障占比最高，其次是主板、背光驱动电路故障。维修时需严格遵循安全规范，通过“先外部后内部、先静态后动态”的排查思路，利用万用表等工具精准定位故障元件，更换时确保部件型号一致。

为降低故障发生率，建议企业加强设备日常维护，做好电源保护和环境控制。对于老旧设备，可定期更换电源模块中的电解电容、整流桥等易损元件，提前预防故障发生。
