三菱触摸屏触摸死机故障维修技术精湛

三菱触摸屏触摸死机故障维修技术精湛：三菱触摸屏作为工业自动化控制系统中的核心人机交互设备，广泛应用于机床、流水线、智能仓储等场景。其稳定运行直接关系到生产效率与作业安全，但在长期高负荷、复杂工况下，触摸死机成为较为常见的硬件故障，表现为触摸无响应、屏幕冻结但背光常亮、触发触摸后系统直接卡死等现象。

一、三菱触摸屏触摸死机核心硬件故障原因分析

三菱触摸屏的硬件结构主要由触摸面板、主控主板、电源模块、显示模块、接口电路及散热系统六大核心部件组成，触摸死机的硬件故障本质是某一或多个部件出现功能失效，导致触摸信号传输中断、主控单元无法响应或系统供电异常。以下结合三菱常见型号（如 GT1000、GT2000、GT3000 系列）的结构特点，逐一拆解故障原因：

（一）触摸面板故障：触摸信号传输的 “第一道屏障” 失效

触摸面板是直接接收触摸指令的核心部件，分为电阻式、电容式两种类型，其故障是导致触摸死机的最常见原因，占比约 40%。

1. 触摸面板物理损坏：工业现场的振动、撞击、油污侵蚀或操作人员的不当操作，可能导致触摸面板表面划痕、破裂，或内部感应层（电阻式的 ITO 膜、电容式的电极层）受损。例如，电阻式触摸屏的 ITO 膜出现局部断裂，会导致触摸信号无法传导至主控芯片，表现为单点触摸无响应，严重时整个屏幕触摸死机；电容式触摸屏的电极层被油污腐蚀后，会出现信号干扰，触发触摸后系统因信号紊乱而卡死。
2. 触摸面板排线接触不良或损坏：触摸面板通过排线与主板连接，长期振动会导致排线松动、针脚氧化，或排线弯折处断裂。三菱 GT2000 系列触摸屏的排线采用卡扣式连接，若安装时卡扣未扣紧，或长期振动导致卡扣松动，会造成触摸信号时断时续，最终引发死机；排线若被油污或金属碎屑污染，会导致信号短路，触发系统保护机制而死机。
3. 触摸控制芯片故障：触摸面板内置的控制芯片负责将触摸信号转换为数字信号，若芯片因电压波动、静电冲击或高温老化损坏，会导致信号无法转换或传输，表现为触摸无响应且屏幕冻结。三菱部分高端触摸屏采用的专用触摸芯片，若焊接引脚虚焊，也会出现间歇性死机现象。

（二）主控主板故障：系统运行的 “核心大脑” 瘫痪

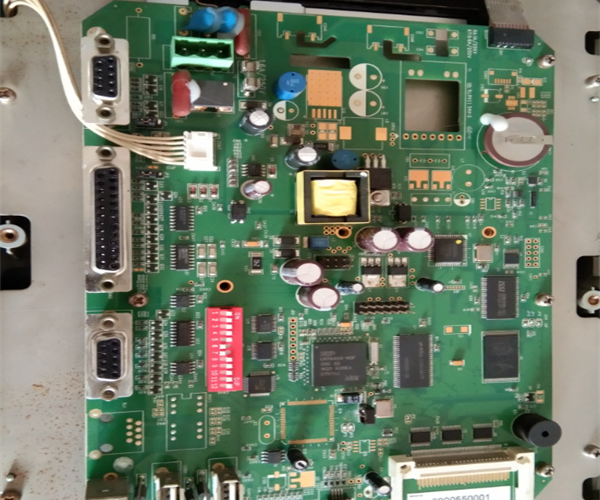

主控主板是三菱触摸屏的核心控制单元，集成了 CPU、内存、存储芯片、接口控制器等关键部件，其故障直接导致系统无法运行，占触摸死机故障的 30%。

1. CPU 或内存故障：CPU 负责处理触摸信号、显示数据及系统指令，若因供电不稳、高温过热或静电损坏，会导致系统死机；内存芯片（DDR 或 SDRAM）若出现虚焊、损坏或接触不良，会造成数据读写错误，引发系统崩溃。三菱 GT3000 系列触摸屏的 CPU 与内存采用 BGA 封装，若长期高温导致焊点脱焊，会出现触摸死机且无法重启的现象。
2. 存储芯片故障：存储芯片（Flash 或 EEPROM）用于存储系统程序、配置参数及用户数据，若芯片损坏或数据丢失，会导致系统无法启动或启动后死机。例如，三菱触摸屏的系统程序存储在 Flash 芯片中，若因电压冲击导致芯片损坏，会出现触摸无响应且屏幕无显示（或显示乱码）的死机状态；配置参数丢失也可能导致触摸信号无法被系统识别，引发死机。
3. 主板电路短路或断路：主板上的电源电路、信号电路若因油污、金属碎屑导致短路，或因雷击、静电导致保险丝熔断、电容烧毁，会造成供电异常，触发系统死机；主板上的印刷线路若因振动、腐蚀断裂，会导致信号传输中断，表现为触摸死机。此外，主板上的滤波电容老化、漏液，会导致供电纹波过大，影响 CPU 和内存的稳定运行，引发间歇性死机。

（三）电源模块故障：系统运行的 “能量供给” 中断

电源模块负责将外部输入电压（通常为 AC 220V 或 DC 24V）转换为触摸屏各部件所需的直流电压（如 DC 5V、3.3V、12V），其故障导致供电异常，占触摸死机故障的 15%。

1. 输入电源异常：外部输入电压波动过大、缺相或突然断电，会导致电源模块无法正常工作，触摸屏因断电而死机；若输入电压中存在尖峰脉冲（如雷击、变频器干扰），会击穿电源模块内的整流桥、稳压管，导致电源模块损坏，无法输出稳定电压，引发死机。
2. 电源模块内部元件损坏：电源模块内的开关管、整流桥、滤波电容、稳压芯片等元件，若因长期高温、过载或质量问题损坏，会导致输出电压不稳、无输出或输出短路。例如，三菱触摸屏电源模块常用的稳压芯片 LM1117 若损坏，会导致 DC 3.3V 输出中断，CPU 和触摸控制芯片无法工作，引发触摸死机；滤波电容老化会导致输出电压纹波增大，影响各部件稳定运行，出现触摸时死机的现象。
3. 电源接口接触不良：电源接口（如 DC 插座、接线端子）若因振动、氧化或松动导致接触不良，会造成供电时断时续，触摸屏在触摸操作时因瞬间断电而死机。三菱部分工业级触摸屏采用接线端子式电源接口，若接线松动或端子氧化，会导致接触电阻增大，供电电流不足，触发系统保护机制而死机。

（四）显示模块与接口电路故障：信号传输的 “通道堵塞”

显示模块（液晶屏、背光板）与接口电路（如 RS232、以太网、PLC 接口）的故障虽不直接导致触摸功能失效，但可能引发系统整体死机，占故障比例的 10%。

1. 显示模块故障：液晶屏若因背光板损坏、液晶分子老化或排线断裂，会导致屏幕无显示或显示异常，此时用户可能误判为触摸死机；若液晶屏的驱动芯片损坏，会导致显示信号无法传输，系统因显示模块故障而触发死机。三菱 GT1000 系列触摸屏的背光板采用 CCFL 灯管，若灯管老化烧毁，会导致屏幕黑屏，同时可能因驱动电路短路引发系统死机。
2. 接口电路故障：触摸屏与 PLC、变频器、电脑等设备连接的接口电路（如 RS485、以太网接口）若因雷击、静电或接线错误导致损坏，会造成通信异常，系统在尝试传输数据时因超时或信号冲突而死机。例如，以太网接口的 PHY 芯片损坏，会导致触摸屏无法与上位机通信，同时可能引发系统进程卡死，表现为触摸无响应；RS485 接口的收发芯片（如 MAX485）损坏，会导致信号短路，触发系统保护而死机。

（五）散热系统故障：高温导致的 “热保护死机”

三菱触摸屏在工业现场长期运行时，CPU、电源模块等部件会产生热量，若散热系统故障导致热量无法散发，会引发系统热保护死机，占故障比例的 5%。

1. 散热风扇故障：部分大功率三菱触摸屏内置散热风扇，若风扇因灰尘堵塞、轴承磨损或电机损坏而停转，会导致机身内部温度升高。当温度超过 CPU 或电源模块的工作温度阈值时，系统会自动触发热保护，表现为触摸死机、屏幕冻结，甚至自动关机。
2. 散热片或机身散热不良：散热片若被灰尘、油污覆盖，会导致散热效率下降；触摸屏安装环境通风不良、紧贴高温设备（如变频器、电机），也会导致热量积聚。长期高温会加速电子元件老化，导致 CPU、电容等部件性能下降，引发间歇性触摸死机，且故障频率会随温度升高而增加。

二、三菱触摸屏触摸死机硬件故障维修方法

三菱触摸屏触摸死机的维修需遵循 “先诊断定位，后分步维修” 的原则，结合故障现象、设备型号及硬件结构，采用专业工具进行检测与修复，确保维修后的设备符合工业级运行标准。以下是详细的维修步骤与方法：

（一）故障诊断定位：精准锁定故障部件

维修前的诊断是提高维修效率的关键，需通过外观检查、工具检测、替换测试等方式，明确故障核心部件。

1. 外观检查：首先断开触摸屏电源，拆除外壳，检查各部件的外观状态。重点观察：触摸面板是否有划痕、破裂、油污；排线是否松动、断裂、针脚氧化；主板是否有电容漏液、芯片烧毁、线路发黑；电源模块是否有保险丝熔断、元件鼓包；散热风扇是否积尘、停转；接口电路是否有接线松动、引脚氧化。例如，若发现主板上的滤波电容鼓包，可初步判断为电源供电异常导致的死机；若触摸面板排线针脚氧化，可定位为排线接触不良故障。
2. 工具检测：

• 万用表检测：用万用表测量电源模块的输入、输出电压，判断是否符合标准（如输入 AC 220V，输出 DC 5V、3.3V）。若输出电压为 0 或波动过大，说明电源模块故障；测量触摸面板排线的引脚电阻，若电阻值无穷大，说明排线断裂或接触不良。
• 示波器检测：用示波器观察电源模块输出电压的纹波，若纹波峰值超过 0.1V，说明滤波电容老化或损坏；检测触摸控制芯片的输出信号，若无数字信号输出，说明芯片故障。
• 热成像仪检测：用热成像仪观察主板、电源模块的温度分布，若某一区域温度异常升高（如 CPU 温度超过 80℃），说明该部件散热不良或本身故障。

3. 替换测试：对于疑似故障的部件，采用 “替换法” 验证。例如，用正常的触摸面板替换疑似故障的面板，若触摸恢复正常，说明原面板故障；用正常的电源模块替换后，若系统不再死机，说明原电源模块损坏。替换测试时需注意部件型号的兼容性，如三菱 GT2000 系列的触摸面板需与同型号主板匹配，避免因兼容性问题导致二次故障。

（二）核心部件维修方法

根据诊断结果，针对不同故障部件采取对应的维修措施，以下是常见故障的具体修复方法：

1. 触摸面板故障维修

• 物理损坏修复：若触摸面板表面划痕但内部感应层完好，可清洁表面油污后，粘贴工业级触摸屏保护膜；若面板破裂或感应层损坏，需更换同型号触摸面板。更换时需先拆除面板四周的固定螺丝，断开排线卡扣，注意避免拉扯排线；新面板安装时，需确保排线与主板接口对齐，卡扣扣紧，防止接触不良。
• 排线故障修复：排线松动时，拔下排线用酒精擦拭针脚，清除氧化层后重新插入并扣紧卡扣；排线断裂时，若断裂处靠近接口可裁剪后重新压接，若断裂严重需更换同规格排线（注意排线的线序与长度需一致）。
• 触摸控制芯片故障修复：用热风枪（温度设置为 350-400℃）对芯片引脚进行补焊，若补焊后故障仍存在，需更换同型号芯片（更换时需注意芯片的引脚定义，避免焊反）。

2. 主控主板故障维修

• CPU 与内存故障修复：CPU 或内存虚焊时，用 BGA 返修台对芯片进行重新焊接（温度需根据芯片规格调整，避免高温损坏芯片）；若芯片本身损坏，需更换同型号 CPU 或内存芯片，更换后需重新刷写系统程序（可通过三菱专用软件 GT Designer3 读取原芯片数据或下载对应型号的系统程序）。
• 存储芯片故障修复：Flash 或 EEPROM 芯片损坏时，更换同型号芯片后，通过编程器将原设备的系统程序、配置参数写入新芯片；若数据丢失，可从备份文件中恢复，或联系三菱技术支持获取对应型号的系统程序。
• 主板电路故障修复：主板短路时，用万用表排查短路点，清除油污、金属碎屑等杂物，若保险丝熔断需更换同规格保险丝（更换前需排查短路原因，避免再次熔断）；线路断裂时，用导线焊接修复，焊接后需用绝缘胶带包裹，防止短路。

3. 电源模块故障维修

• 输入电源异常处理：检查外部供电电路，安装稳压器或浪涌保护器，避免电压波动和尖峰脉冲；若输入电压缺相，需排查接线线路，修复断线或接触不良问题。
• 电源模块内部元件修复：开关管、整流桥、稳压芯片损坏时，更换同型号元件（注意元件的耐压、电流参数需匹配）；滤波电容老化时，更换容量、耐压一致的电容（建议选择工业级高温电容，提高稳定性）。例如，三菱触摸屏电源模块的整流桥损坏时，可更换型号为 KBPC3510 的整流桥，确保输入电压转换正常。
• 电源接口故障修复：DC 插座松动时，重新焊接固定；接线端子氧化时，用砂纸打磨端子或更换新端子，接线时确保螺丝拧紧，避免接触不良。

4. 显示模块与接口电路故障维修

• 显示模块故障修复：背光板损坏时，更换同规格的 CCFL 灯管或 LED 背光板（更换时需注意背光板的电压、功率与原设备一致）；液晶屏排线断裂时，更换排线或修复断裂处；驱动芯片损坏时，更换同型号芯片并补焊引脚。
• 接口电路故障修复：RS485 接口的 MAX485 芯片损坏时，更换芯片后测试通信是否正常；以太网接口的 PHY 芯片损坏时，更换芯片并检查网线连接，确保通信稳定；接口引脚氧化时，用酒精擦拭引脚，清除氧化层后重新焊接。

5. 散热系统故障维修

• 散热风扇故障修复：风扇积尘时，用压缩空气吹扫灰尘，或拆卸风扇清洁轴承；风扇损坏时，更换同规格的工业级散热风扇（注意风扇的转速、风量与安装尺寸需匹配）；若风扇供电线路断裂，需焊接修复线路。
• 散热不良处理：清洁散热片上的灰尘、油污，确保散热片与 CPU、电源模块紧密贴合（可涂抹导热硅脂增强散热效果）；调整触摸屏安装位置，远离高温设备，确保安装环境通风良好，必要时安装工业散热风扇或散热风道。

（三）维修后测试与校准

维修完成后，需进行全面测试与校准，确保触摸屏各项功能正常，符合工业运行要求。

1. 通电测试：接通电源，观察触摸屏是否能正常启动，屏幕显示是否清晰、无乱码；测试触摸功能，点击屏幕各区域，检查触摸响应是否灵敏、准确，无延迟或无响应现象；测试接口通信，连接 PLC、上位机等设备，验证数据传输是否正常，无通信中断或死机现象。
2. 稳定性测试：将触摸屏置于工业现场模拟环境中，连续运行 24-48 小时，监测设备温度、触摸响应速度、通信稳定性，确保无间歇性死机或功能失效；测试极端工况（如电压波动、高温环境）下的运行状态，验证设备的抗干扰能力和稳定性。
3. 触摸校准：若触摸精度偏差，通过三菱专用软件 GT Designer3 或触摸屏自带的校准功能，进行触摸校准（通常需点击屏幕上的校准点，完成 X、Y 轴校准），确保触摸位置与显示内容一致。

三、结语

三菱触摸屏触摸死机的硬件故障多集中于触摸面板、主控主板、电源模块等核心部件，其故障原因与工业现场的环境、操作习惯及设备老化密切相关。维修时需通过精准诊断锁定故障部件，采用专业的维修工具和方法进行修复，同时注重维修后的测试与校准，确保设备稳定运行。此外，定期维护与环境优化是预防故障的关键，可有效延长触摸屏的使用寿命，降低故障发生率。
