Fuji富士触摸屏闪屏故障维修案例介绍：在工业自动化生产体系中，Fuji富士触摸屏作为核心人机交互设备，其运行稳定性直接决定生产效率与操作安全性。闪屏是富士触摸屏最常见的故障类型之一，表现为屏幕频繁闪烁、明暗交替或局部抖动，不仅严重影响操作视野与参数读取精度，还可能伴随信号传输中断、触控失灵等衍生问题，甚至诱发生产设备误动作。
富士触摸屏的硬件架构主要由电源模块、显示模块、触控模块、主板及连接部件组成，闪屏故障的本质是“供电不稳定”“信号传输异常”或“显示单元损坏”三大核心问题的外化表现。结合工业维修实践与富士硬件技术手册，其核心硬件故障原因可归纳为以下五大类：
电源是触摸屏运行的基础，富士触摸屏多采用24V DC标准供电（部分型号为12V DC），电源模块故障是闪屏最常见的诱因，具体表现为三种形式：
1. 电源适配器老化或损坏。长期高负荷运行会导致适配器内部电容鼓包、电阻烧毁，使输出电压波动超出正常范围（标准波动应≤±5%）。当电压低于额定值10%以上时，显示模块供电不足，出现间歇性闪烁；电压波动剧烈时，屏幕会伴随明暗骤变。此类故障在使用年限超过3年的设备中尤为突出，环境温度超过40℃时故障概率会显著提升。
2. 内部电源板故障。电源板是触摸屏内部的供电转换核心，负责将输入电压转换为显示模块、主板所需的直流电压。若电源板上的保险丝熔断、整流桥损坏或滤波电容泄漏，会导致供电链路中断或电压纹波过大，引发闪屏。部分工业场景中，雷击浪涌或电网电压突变可能直接击穿电源板上的压敏电阻，导致电源板彻底失效。
3. 供电线路接触不良。外部电源线因频繁插拔、弯折导致线芯断裂，或电源端子松动、氧化，会造成供电时断时续。这种情况下，闪屏多伴随电源指示灯同步闪烁，且在设备振动或触碰电源线时故障加剧。
富士触摸屏的显示信号与控制信号依赖柔性排线、数据线等连接部件传输，连接部件故障会导致信号传输失真或中断，引发闪屏：
1. 柔性排线故障。显示屏与主板之间的柔性FPC排线是信号传输的核心通道，其表面覆盖的导电层易因长期弯折、高温老化或外力拉扯出现断裂，或金手指氧化导致接触不良。当排线故障时，闪屏多表现为局部区域闪烁（如边缘横纹、垂直亮线伴随闪烁），严重时会出现显示不全。在富士V9系列、UG430H系列触摸屏中，排线接口设计较为紧凑，频繁拆机维护易导致排线损伤。
2. 信号数据线故障。触摸屏与PLC、控制器之间的通讯数据线若存在短路、断路或屏蔽层破损，会导致控制信号干扰，进而引发闪屏。尤其是在工业现场，数据线与高压电缆并行敷设时，电磁干扰会通过破损的屏蔽层侵入信号链路，使显示信号失真，表现为屏幕整体抖动闪烁。
3. 接口松动或氧化。排线接口、电源接口的金属触点因环境潮湿、粉尘堆积出现氧化，会增加接触电阻，导致信号传输不稳定。这种情况下，闪屏多为间歇性，清洁接口后故障可能暂时缓解，但会反复出现。
显示模块包括液晶面板、背光灯管（或LED背光）、驱动板，其故障直接导致闪屏，是硬件维修中需重点排查的部件：
1. 背光灯管/LED老化。富士早期触摸屏多采用冷阴极荧光灯管（CCFL）作为背光，灯管使用寿命约50000小时，长期使用后会出现发光效率下降、亮度不均，表现为屏幕边缘闪烁；LED背光模块若存在个别LED灯珠烧毁，会导致局部区域闪烁，尤其在暗屏状态下更为明显。根据富士硬件手册说明，背光达到使用寿命时，电源灯会同步闪烁，此时屏幕开关仍可操作，但需及时更换背光模块。
2. 显示驱动板故障。驱动板负责控制液晶面板的像素显示，若驱动板上的主控芯片虚焊、显存损坏，会导致显示信号解析异常，出现屏幕整体闪烁、花屏伴随闪烁等现象。驱动板故障多由高温过热或静电冲击引发，在粉尘较多、通风不良的工业环境中易发生。
3. 液晶面板损坏。液晶面板内部的液晶分子排列异常或像素电极损坏，会导致局部区域闪烁，严重时出现黑斑、亮斑伴随闪烁。此类故障多由外力撞击、高温暴晒或液态泄漏引发，属于不可逆损伤，需整体更换面板。

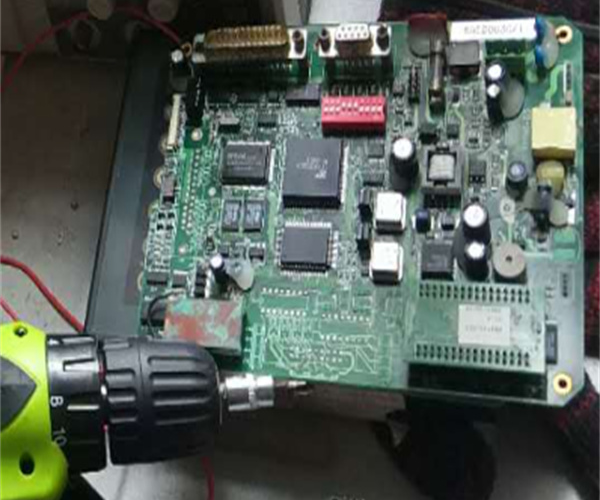

主板是富士触摸屏的“大脑”，集成了中央处理器、内存、通讯接口等核心部件，主板故障会导致整个系统运行紊乱，闪屏是其典型表现之一：
1. 主板电容故障。主板上的电解电容负责滤波和电压稳定，长期使用后会出现鼓包、漏液，导致供电纹波过大，影响显示模块正常工作。这种情况下，闪屏多伴随设备启动缓慢、触控响应延迟。
2. 主控芯片虚焊或烧毁。主控芯片因高温过热、静电冲击或雷击浪涌出现虚焊、烧毁，会导致显示信号无法正常输出，出现屏幕持续闪烁或闪烁后黑屏。在富士V810CN、UG430H-SS4等型号中，主控芯片与主板焊接紧密，但若设备长期处于振动环境，可能出现焊点脱落。
3. 内存芯片故障。内存芯片负责存储显示数据，若内存芯片损坏，会导致显示数据传输错误，出现屏幕闪烁、图像错乱。此类故障较少见，多由电压突变或静电干扰引发。
工业环境的恶劣条件会加速硬件老化，诱发隐性故障，导致闪屏：
1. 电磁干扰。工业现场的变频器、电焊机、大功率电机等设备会产生强电磁辐射，若触摸屏未做好接地防护，或通讯电缆未使用屏蔽线，电磁干扰会侵入显示信号链路，导致屏幕抖动闪烁。这种情况下，闪屏频率多与干扰源运行频率同步。
2. 温湿度异常。环境温度超过50℃时，内部元器件性能下降，电容容量衰减，导致供电不稳定；相对湿度超过85%时，会出现元器件氧化、短路，诱发闪屏；低温环境（低于0℃）则会导致液晶面板响应迟缓，伴随闪烁。
3. 粉尘与腐蚀。粉尘堆积在接口、散热孔会导致接触不良和散热不畅；腐蚀性气体（如化工车间的酸碱气体）会侵蚀电路板和金属触点，加速硬件损坏，诱发闪屏。
维修富士触摸屏闪屏故障需遵循“先外部排查→再内部检测→最后精准修复”的流程，结合专业工具实现高效维修。以下是详细维修步骤与实操方法：
维修前需准备基础工具：万用表（用于电压、电阻检测）、螺丝刀套装（含十字、内六角）、酒精棉片（清洁接口）、防静电手环（防止静电损伤元器件）、热风枪（用于芯片焊接）、替换部件（如电容、排线、电源适配器等，需匹配富士原型号）。同时，需确保维修环境清洁干燥，远离火源和导电液体，避免维修过程中造成二次损伤。
1. 电源系统排查。第一步，更换同规格的原装电源适配器，若闪屏消失，说明原适配器损坏，直接更换即可。第二步，用万用表检测电源输出电压，将万用表调至直流档，红黑表笔分别接触适配器输出端，正常电压应符合设备额定值（如24V DC±1.2V），若电压波动超过±10%，需更换适配器。第三步，检查电源线与电源端子，若端子松动，用螺丝刀紧固；若端子氧化，用酒精棉片擦拭清洁，必要时更换端子。
2. 连接线路排查。第一步，检查显示屏与主板的外部连接线（如通讯线、数据线），重新插拔排线，确保接口卡紧；若排线表面有弯折痕迹，更换同型号排线。第二步，检查通讯线屏蔽层是否破损，若破损需更换屏蔽线，并确保屏蔽层两端接地良好。第三步，若设备处于振动环境，可在排线接口处粘贴固定胶，减少振动导致的接触不良。
3. 环境干扰排查。将触摸屏暂时移至无电磁干扰的环境（远离变频器、电焊机等设备），若闪屏消失，说明存在电磁干扰。此时需重新敷设通讯线，确保与高压电缆距离≥200mm，或更换屏蔽性能更好的电缆；同时检查设备接地情况，接地电阻应≤100Ω，若接地不良需重新接地。
若外部排查未解决问题，需拆机检查内部部件。拆机前需做好标记，记录螺丝位置和排线连接方式，避免重装时出错。
1. 内部电源板检测与修复。第一步，打开设备外壳后，直观检查电源板是否有烧焦痕迹、电容鼓包或漏液。若发现鼓包电容，记录电容型号（如1000μF/16V），用烙铁拆除旧电容，更换同型号电容（注意正负极方向）。第二步，用万用表检测电源板上的保险丝，若保险丝熔断，需先排查是否存在短路（如电源板上的整流桥是否击穿），排除短路后更换同规格保险丝。第三步，检测电源板输出电压，若输出电压为0，说明电源板上的主控芯片损坏，需更换电源板或维修芯片。
2. 柔性排线与接口检测与修复。第一步，检查显示屏与主板连接的柔性排线，用酒精棉片擦拭排线金手指，去除氧化层；若排线有断裂痕迹，更换同型号排线（富士不同系列排线接口差异较大，需精准匹配型号，如V9系列与UG430H系列排线不可通用）。第二步，检查排线接口是否松动，若接口卡扣损坏，可使用少量热熔胶固定排线，确保接触良好。
3. 显示模块检测与修复。第一步，检查背光灯管/LED模块，若屏幕边缘闪烁，可更换背光灯管或LED灯珠。对于CCFL背光模块，需注意灯管长度和接口类型；对于LED背光模块，需确保更换的灯珠电压、电流与原型号一致。第二步，检测显示驱动板，用万用表检测驱动板上的供电电压，若电压正常但仍闪屏，可能是驱动芯片损坏，需更换驱动芯片（如富士常用的TDA19988芯片）。第三步，若液晶面板出现黑斑、亮斑伴随闪烁，说明面板损坏，需更换同型号液晶面板（建议联系富士官方售后或专业维修机构，面板更换难度较大）。
4. 主板检测与修复。第一步，直观检查主板是否有烧焦痕迹、电容鼓包或芯片虚焊。若发现虚焊芯片，用热风枪（温度调至350℃左右）对芯片引脚进行补焊。第二步，用万用表检测主板上的内存芯片和主控芯片供电电压，若电压异常，需排查供电线路是否短路。第三步，若主板损坏严重（如主控芯片烧毁、电路板碳化），建议更换主板（富士原装主板价格较高，需权衡维修成本与设备价值）。
维修完成后，按拆卸相反顺序重装设备，确保螺丝紧固、排线连接可靠。随后进行通电测试：第一步，空载测试，观察屏幕是否闪烁，电源指示灯是否稳定，设备启动是否正常。第二步，负载测试，连接PLC等控制器，检查通讯是否正常，触控响应是否灵敏，屏幕显示是否清晰。第三步，环境模拟测试，若设备用于高温、振动环境，可进行高温老化测试（40℃环境下运行2小时）和振动测试，确保故障彻底解决。
Fuji富士触摸屏闪屏硬件故障的核心诱因集中在电源模块、连接部件、显示模块和主板四大核心组件，环境因素则会加速故障发生。维修时需遵循“安全优先、先外后内、精准定位”的原则，通过外部排查快速排除简单故障，内部检测精准修复核心部件。同时，科学的预防性维护是降低故障概率的关键，可显著提升设备运行稳定性。通过本文的故障原因分析与维修方法指导，可为工业现场技术人员提供实用的操作指南，助力快速解决富士触摸屏闪屏问题，保障生产顺利进行。
