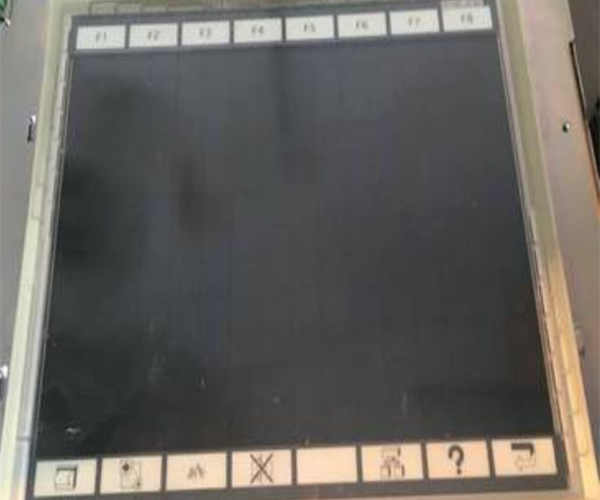

三菱触摸屏主板烧坏故障维修实用技巧：三菱GT1000、GT2000、GS系列工业触摸屏，广泛应用于数控设备、自动化流水线、包装机械、水处理及智能楼宇等工控场景，具备稳定性强、抗干扰性好、人机交互流畅的特点，是工业设备参数调控、状态监控、数据存储的核心终端。设备长期运行中，常出现黑屏不开机、上电跳闸、屏幕闪烁、无法通讯、触摸失灵等故障，排查发现多为触摸屏主板烧毁损坏所致。
供电浪涌、电压不稳、接电错误是三菱触摸屏主板烧坏的首要高发故障。工业触摸屏主板精密芯片、弱电电路对供电精度要求极高，瞬时电压冲击即可造成不可逆损伤。第一，现场DC24V供电过压、电压漂移、电网浪涌频繁，超出主板额定耐压范围，瞬间击穿稳压芯片、主控电路，造成主板烧毁；第二，接线失误、正负极接反、供电端子短路，上电瞬间形成大电流，直接熔断主板供电线路、击穿电源芯片；第三，开关电源适配器老化、输出纹波超标、稳压失效，持续波动电压冲击主板，导致元件长期过载烧毁；第四，供电端子松动、虚接，设备震动引发瞬时打火、电弧击穿，灼伤主板电路；第五，电网谐波干扰严重，无滤波稳压防护，高频杂波持续损耗主板精密元件，最终引发电路烧毁。
外接线路、外设负载异常是主板局部烧毁、端口击穿的核心诱因，现场故障率极高且极易被误判。其一，通讯线缆、IO引线、USB线缆破皮短路、线路漏电，异常电流反向灌入触摸屏主板，击穿通讯芯片、接口电路；其二，外接传感器、U盘、读卡器、打印机等外设短路损坏，接入设备后反向击穿主板对应端口电路；其三，触摸屏扩展接口长期带电插拔，产生瞬时高压静电，击穿接口控制芯片，逐步扩散导致主板电路烧毁；其四，通讯总线串扰、线路搭地，造成信号回路过载，引发主板局部短路烧蚀；其五，外接24V负载漏电，电压倒灌触摸屏主板，超出弱电电路承载阈值，造成元件击穿损坏。
工业现场强电磁干扰、接地不良是主板隐性烧毁的主要原因，故障具有渐进性、间歇性特点。第一，车间变频器、伺服驱动器、大功率接触器工作时产生高频电磁辐射，触摸屏无屏蔽防护，干扰侵入主板弱电电路，导致芯片工作紊乱、过热击穿；第二，设备接地不良、接地阻值超标、零地混接，无法泄放静电与高频干扰，静电长期堆积击穿精密芯片；第三，强弱线缆同槽敷设、无隔离间距，动力线电磁耦合干扰持续影响主板，导致电路老化加速、局部烧毁；第四，柜体静电积累无法释放，反复冲击主板逻辑电路，引发元件渐变损坏，最终造成主板瘫痪；第五，老旧设备接地线路锈蚀断开，干扰持续叠加，大幅提升主板烧毁概率。
高温、潮湿、粉尘、油污等恶劣工况，是加速主板老化、诱发烧毁的重要因素。一是控制柜密闭散热差、夏季高温运行，主板芯片长期高温过载工作，电容干涸、芯片热击穿，引发电路短路烧毁；二是车间潮湿水汽、油污侵入机身，主板板面受潮结露、绝缘下降，出现爬电、微短路，长期腐蚀导致线路碳化烧毁；三是粉尘堆积覆盖主板，阻碍散热、吸附潮气，加剧元件老化漏电，引发局部短路；四是设备长期24小时不间断运行，主板持续高负荷工作，元件疲劳老化、参数漂移，最终过载烧毁；五是酸碱腐蚀工况侵蚀板面线路，导致铜箔变细、阻抗增大，高温运行熔断烧蚀。
不规范操作与安装缺陷，极易引发主板瞬时烧毁。第一，带电拆机、带电插拔排线与板卡，瞬时电弧击穿主板电路；第二，设备安装挤压、机身变形，内部排线短路、板面受压开裂，引发电路烧毁；第三，维修更换配件参数不匹配，耐压、功率不符，上机后过载击穿主板；第四，私自改装线路、乱接供电与外设，造成电路负载异常、短路烧板；第五，设备搬运、震动导致主板元件虚焊、脱焊，运行中打火短路，诱发主板烧毁故障。
彻底整改不规范供电回路，更换老化、稳压失效的电源适配器，匹配触摸屏原厂DC24V标准供电；校正供电接线，杜绝正负极接反、虚接、短路问题，紧固所有供电端子；供电端加装滤波磁环、浪涌保护器、稳压模块，净化供电波形，抵御电网浪涌与谐波冲击；更换线径不足、老化破损的供电线缆，杜绝动态压降与电弧打火；规范零地分离接线，稳定供电基准电位，从源头杜绝供电冲击烧板故障。
全线排查整理通讯、IO、USB外接线路，更换破皮、老化、屏蔽失效的线缆，修复线路短路、漏电、搭地故障；严禁带电插拔外设与通讯接口，规范停机断电操作流程；报废短路、损坏的外接U盘、传感器、通讯设备，杜绝外设反向击穿主板；优化接线工艺，所有外接线路增加保险限流防护，瞬时过载自动断电，保护主板电路；清理紊乱布线，隔离强弱电线路，避免线路串扰、电压倒灌。
针对轻度、中度主板烧坏故障，采用精准元件更换、电路修复方式维修：更换鼓包、击穿、漏电的板载电容、稳压芯片、限流电阻、整流二极管；补焊虚焊、脱焊的元件引脚与接口底座，加固电路连接；对板面轻微碳化、烧蚀点位打磨清理，喷涂绝缘漆修复绝缘性能，飞线修复熔断铜箔；更换击穿的通讯端口、USB接口芯片，恢复外设连接与通讯功能；维修完成后做绝缘检测、低压试机，确认电路无短路、漏电后方可正常上机。针对主板多层线路大面积碳化、主控芯片彻底击穿的重度故障，直接更换全新或拆机完好主板，降低维修风险。
重新搭建设备独立接地系统，严格控制接地阻值达标，及时泄放静电与电磁干扰；规范强弱电分离布线，动力线缆与信号线缆保持安全间距，杜绝电磁耦合干扰；所有通讯线缆采用屏蔽线，规范单端接地工艺，提升抗干扰能力；控制柜内部加装隔离挡板，减少变频器、伺服设备对触摸屏的干扰；定期清理柜体静电堆积，从根源规避干扰引发的主板元件击穿故障。
优化控制柜散热通风条件，清理散热堵塞杂物，必要时加装散热风扇，杜绝设备高温过载；完善柜体密封防护，加装防尘、防潮、防油污配件，避免水汽粉尘侵入机身腐蚀主板；杜绝24小时不间断超负荷运行，定期停机降温；规范设备拆装、接线、插拔操作，严禁暴力拆机、带电作业；定期巡检设备工况，及时整改老化线路、不良配件，消除隐性故障隐患。
结语：三菱触摸屏主板烧坏故障，超六成由供电冲击、线路外设短路、电磁接地失效三大硬件问题引发，重度主板不可逆损毁占比偏低。现场通过隔离排查法可快速定位故障诱因，精准区分人为操作、工况环境、设备本体故障，避免盲目更换配件造成资源浪费。标准化硬件维修与整改，可有效修复设备功能、杜绝二次烧板故障，降低设备运维成本。
