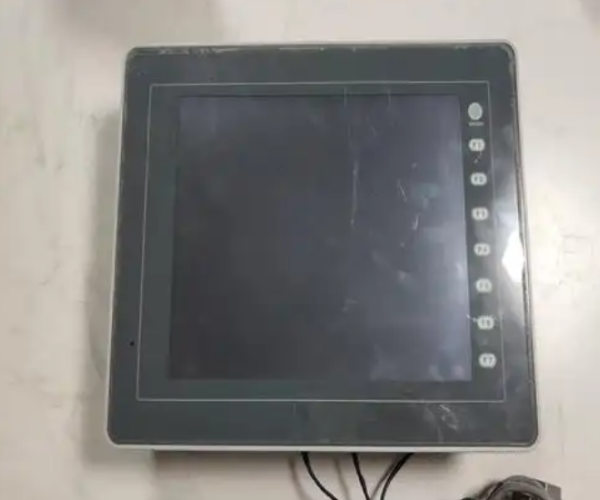

普洛菲斯触摸屏上电烧保险故障维修帮你解忧：普洛菲斯（Pro-face）触摸屏是工业自动化设备、数控机床、产线控制系统的核心人机交互单元，承担参数设置、设备监控、数据显示、故障反馈等关键功能，广泛应用于机械加工、橡塑、物流、化工等工控场景，具备抗干扰强、运行稳定、触控灵敏的优势。设备长期处于车间粉尘油污堆积、潮湿结露、电网浪涌冲击、柜体高温积热、频繁启停通电的恶劣工况，极易出现上电瞬间烧保险、开机即熔断保险、更换保险反复烧毁、设备无法开机黑屏等故障，直接导致人机界面彻底失效，设备无法操作、参数无法调整、产线停机瘫痪，严重影响自动化生产节拍。
根据普洛菲斯触摸屏保险熔断规律与硬件损坏特征，可精准分为三类检修层级，方便现场快速定位故障。一是瞬时硬性熔断，上电瞬间保险立刻烧断、无任何开机反应，属于主板电源短路、输入回路击穿硬性故障；二是延时熔断，开机可短暂亮机、几秒后烧断保险，属于元件热击穿、隐性漏电、负载过载故障；三是间歇性熔断，冷机上电正常、热机运行一段时间烧保险，设备震动后易复发，属于元件热漂移、线路虚接、绝缘老化隐性故障。
主板输入滤波电容、稳压芯片、整流元件击穿短路是普洛菲斯触摸屏上电烧保险的首要高发硬件故障。触摸屏内置低压电源回路，依靠滤波电容、稳压管、整流芯片稳定工作电压。设备长期通电待机、电网频繁浪涌冲击，极易导致电源板电解电容击穿鼓包、贴片电容短路、稳压芯片击穿导通，造成输入电源正负极直接短路。上电瞬间电流骤增，直接熔断输入保护保险，故障无征兆、开机即烧，外观部分元件无明显烧毁痕迹，极易被误判为外部线路故障，是现场最普遍、隐蔽性最强的核心硬件问题。
供电正负极接反、线缆破皮短路、外接24V回路漏电是反复烧保险的核心隐性故障。普洛菲斯触摸屏采用24V直流供电，现场接线失误、后期线路整改正负极接反，会直接冲击主板电源回路，引发短路烧保险；设备长期柜体震动、线缆拖拽弯折，供电线绝缘层破损、线芯搭铁短路；外接通讯线、外设信号线漏电，反向串入异常电压，造成整机输入电流过载，反复熔断保险，空载拆机测试正常、装机接线即故障，现场误判率极高。
网口、串口、USB接口击穿短路、外接设备漏电是顽固性烧保险的主要诱因。触摸屏长期插拔线材、对接外设，接口针脚弯折短路、静电击穿接口芯片；外接PLC、传感器、读卡器等设备故障漏电，通过通讯线路反向馈电，造成整机电源回路过载短路，上电即刻熔断保险。此类故障仅在接入外设后触发，单独触摸屏上电无异常，常规排查难以定位根源，反复更换保险无效。
主板积尘受潮、微漏电短路、元件老化漂移是间歇性烧保险的关键诱因。车间潮湿水汽、粉尘油污侵入触摸屏机身内部，附着在主板线路与元件表面，冷机状态绝缘尚可，热机升温后水汽蒸发、绝缘下降，出现微短路漏电，工作电流异常飙升熔断保险；长期运行导致主板贴片电阻、MOS管、滤波元件老化损耗，带载能力下降，热机工况下极易触发过载熔断故障。
电控柜密闭高温、通风不良，加速电源元件热老化击穿；粉尘油污堆积主板与接口，加剧线路漏电短路；雷雨天气电网浪涌、电压骤变持续冲击设备回路；长期不间断通电、无定期除尘养护，多重工况叠加，大幅提升触摸屏上电烧保险故障概率。
拆机取出触摸屏主板，全域目视排查电源输入区域，重点检测电解电容、贴片电容、稳压芯片、MOS管、整流二极管；直接更换击穿短路、鼓包漏液、烧蚀发黑的故障元件，匹配原厂参数配件，保证供电回路参数一致；清理主板短路残留碳渍，修复烧断铜箔、开裂线路，精准补焊虚焊脱焊点位；完工后实测输入回路阻值，杜绝短路隐患，空载上电测试无熔断、无异常发热，恢复主板电源工作性能。
全面核对24V供电正负极接线，纠正接反、错接线路；更换破皮老化、绝缘破损、线芯外露的供电线缆，规整走线避免拖拽挤压、震动摩擦；打磨氧化锈蚀的接线端子与插头针脚，紧固松动接头；检测直流供电电源输出电压、纹波参数，更换电压不稳、纹波超标的供电模块，杜绝电压异常、线路短路引发的烧保险故障。
逐一对网口、串口、USB接口进行通断与阻值检测，更换静电击穿、针脚短路的接口芯片，修复变形弯折的接口针脚；断开所有外接设备，逐个接入PLC、传感器、通讯线缆，分段排查漏电、反向馈电的故障外设；屏蔽损坏无用接口，规范通讯线材使用，杜绝外设反向电压、线路短路造成的过载熔断故障。
使用无尘吹扫设备彻底清理主板全域粉尘油污，低温烘干受潮板卡，彻底消除微漏电、微短路隐患；检测主板老化漂移的贴片元件、限流电阻、滤波器件，更换参数异常、性能衰减的老化配件；养护完成后对主板喷涂三防漆，强化防潮、防尘、防静电能力，杜绝冷热机温差引发的间歇性短路烧保险故障。
优化电控柜通风散热，加装防尘滤网，避免柜体高温积热、粉尘堆积；规范设备启停流程，减少瞬时通电冲击；供电端加装防反接、防浪涌保护模块，抵御电网波动与电压冲击；定期检查接线工况、接口状态，提前排查线路老化、元件损耗隐患，从源头降低烧保险故障复发概率。
结语：普洛菲斯触摸屏上电烧保险故障，超六成由主板电源回路短路、供电线路接反漏电、外设接口故障三大硬件问题引发，软件故障导致的假性熔断占比极低。现场切勿盲目更换大电流保险、强行上电试机，极易造成主板彻底烧毁、设备报废。通过标准化主板维修、线路整改、外设排查、防潮养护，可彻底解决上电瞬时烧保险、延时熔断、间歇性熔断等故障，保障工控人机交互系统稳定运行。
