罗克韦尔触摸屏屏幕无显示故障维修流程讲解：罗克韦尔（AB）触摸屏作为工业自动化核心人机交互设备，广泛应用于智能制造产线、流水线设备、化工自控系统、暖通配电系统等场景，主要承担设备参数监控、工艺数据修改、设备启停控制、故障信息查看等核心功能，具备抗干扰能力强、运行稳定性高、适配性广的特点。设备长期处于车间粉尘油污堆积、潮湿结露、电网浪涌冲击、高频操作、机身震动、柜体高温积热的恶劣工况，极易出现上电黑屏、完全无显示、有背光无画面、开机闪屏后黑屏、间歇性黑屏不显示等故障，直接导致设备无法操作、工艺参数无法调整、设备故障无法排查，造成生产线停机、工序停滞，严重影响自动化设备运行效率与生产连续性。
根据罗克韦尔触摸屏上电状态、显示特征与硬件损坏规律，可精准分为三类检修层级，方便现场快速定位故障。一是整机完全无显示，上电无指示灯、无背光、无任何画面，属于整机供电失效、电源模块硬性故障；二是有背光无图像，屏幕背光正常亮起、机身正常自检运行，但无操作画面、无文字数据显示，属于液晶模组、显示驱动、画面信号传输故障；三是间歇性无显示，冷机开机显示正常、热机黑屏无画面，设备震动、工况波动后频繁黑屏失效，属于元件热漂移、线路虚接、板卡隐性老化故障。
外部供电电压不足、电源适配器损坏、内置保险熔断、主板供电回路老化，是罗克韦尔触摸屏无显示的首要高发硬件故障。罗克韦尔触摸屏采用直流稳压供电，对供电稳定性要求极高，车间大功率设备启停引发的电网波动、瞬时浪涌冲击，极易熔断设备内置保险管、击穿稳压芯片与供电模块；长期通电待机导致电源适配器老化、输出电压跌落、带载能力失效；机身接线端子长期震动氧化虚接，出现供电断路、间歇性断电，直接造成屏幕完全无显示。该故障无明显烧毁痕迹、无报错提示，隐蔽性极强，极易被误判为系统软件故障，是现场最普遍的硬件问题。
液晶面板老化损坏、背光灯管/LED灯条烧毁、显示排线松动氧化、排线隐性断线，是设备正常上电、有背光无画面、完全无显示的核心隐性故障。设备长期高频操作、机身频繁开合检修、车间持续震动，极易导致屏幕内部显示排线卡扣松动、金手指氧化锈蚀，信号传输完全中断；长期高温运行会烧毁背光模组与液晶驱动元件，造成黑屏无显示；排线长期弯折劳损，出现隐性断线，冷机接触正常、热机断线失效，引发间歇性黑屏故障，常规外观排查无法定位，现场误判率极高。

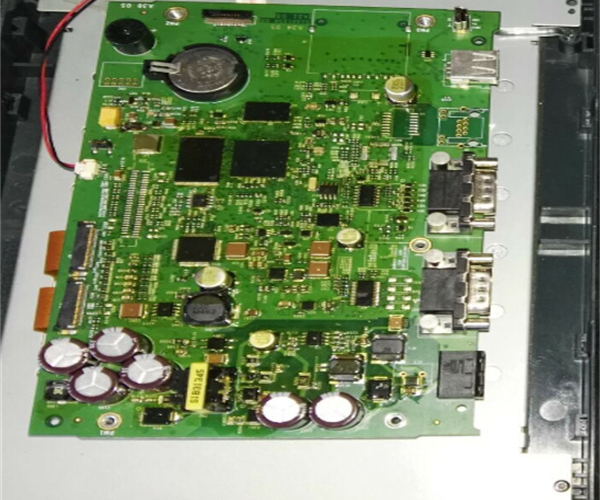

主板显示驱动芯片老化、采样电容电阻变值虚焊、AD转换电路失效，是触摸屏间歇性无显示、开机闪灭黑屏的主要诱因。车间粉尘、潮湿水汽侵入设备内部，造成主板微漏电、信号干扰；长期高温积热导致驱动元件参数漂移、性能衰减，屏幕驱动信号输出异常；主板焊点长期震动脱焊，出现驱动电路断路，设备自检正常但无法输出显示信号，屏幕持续黑屏无画面。
机身散热孔堵塞、内部积尘厚重、密闭积热严重，是热机运行黑屏、长时间工作无显示的关键诱因。触摸屏长期不间断运行，主板、显示模组持续发热，粉尘油污堆积堵塞散热通道，导致机身温度急剧升高，触发硬件高温保护机制，自动关闭显示功能实现自我保护；长期高温工况会加速屏幕模组、驱动芯片老化早衰，形成积热黑屏、元件损坏的恶性循环故障。
车间高温高湿、粉尘油污厚重、腐蚀性介质飘散；设备长期24小时不间断运行、无定期除尘养护；电网长期波动、电磁干扰强烈，多重工况叠加，轻微供电、线路、元件隐患快速演变为永久性屏幕无显示硬件故障，导致设备彻底瘫痪。
使用万用表实测触摸屏外部供电电压与电源适配器输出参数，对无输出、电压不稳、压降超标的老化适配器直接更换同规格原装配件；拆机检测内置保险管，熔断损坏的更换同型号保险配件，禁止大规格保险替代；打磨氧化、烧蚀的接线端子，紧固所有供电线束，杜绝震动虚接、瞬时断电；检测主板供电回路，更换击穿、老化的稳压芯片、滤波电容，恢复设备稳定供电能力，解决无电黑屏、完全无显示故障。
拆机取出屏幕显示排线，使用无水酒精彻底清洁排线金手指与插座针脚的氧化层、粉尘油污，完全晾干后精准对位插紧、锁定卡扣，杜绝虚接、信号中断；矫正排线弯折角度，避免挤压、硬折劳损，修复间歇性黑屏故障；针对排线老化、隐性断线、破损严重的直接更换适配排线；背光烧毁、液晶面板老化、显示驱动损坏的屏幕总成，直接更换同规格屏幕模组，快速恢复设备显示功能。
无尘吹扫设备内部与主板全域粉尘油污，低温烘干受潮板卡，消除微漏电、信号干扰隐患；全面检测显示驱动芯片、贴片电阻电容、信号转换元件工况，更换参数漂移、老化失效、性能衰减的精密元件；对主板虚焊、脱焊、裂纹点位精准补焊加固，修复显示信号输出功能；维修完成后喷涂三防漆，提升主板防潮、防尘、抗震动、抗干扰能力，杜绝驱动异常引发的黑屏无显示故障。
全面疏通机身散热孔、清理设备内部堆积的粉尘油污，彻底打通散热通道，保障空气循环通畅；清理主板、屏幕模组表面积尘，优化元件散热传导效率；规范设备使用工况，避免长期密闭高温环境运行，杜绝长时间不间断超负荷工作，防止机身积热触发高温保护黑屏，保障冷热机工况显示稳定、无间歇失效。
设备前端加装电源滤波器与浪涌保护器，过滤电网杂波、抵御电压浪涌冲击，稳定供电质量；做好设备防尘、防潮、防油污防护，避免腐蚀性介质、水汽侵入机身内部；规范操作方式，杜绝屏幕磕碰、挤压、拉扯线束；建立定期巡检养护机制，定期清洁机身、紧固接线、排查线路工况，从源头降低黑屏无显示故障复发概率。
结语：罗克韦尔触摸屏屏幕无显示故障，超六成由供电系统异常、屏幕模组排线损坏、主板驱动电路老化三大硬件问题引发，软件系统错乱导致的假性故障占比极低。现场切勿盲目刷机、反复强制上电试机，极易造成精密元件烧毁、屏幕总成报废、故障范围扩大。
