施耐德触摸屏图像有干扰纹故障维修技术精湛：施耐德触摸屏广泛应用于工业自动化的人机交互界面，负责显示设备状态、接收操作指令并与下位机通信，其画面质量直接影响操作人员对设备状态的判断。图像有干扰纹是触摸屏常见的显示故障，表现为屏幕出现横纹、竖纹、闪烁、花屏或水波纹，画面清晰度下降，严重时影响参数查看和操作。干扰纹既可能源于外部电磁干扰，也可能源于供电、信号传输、显示驱动或屏幕本身，需要系统排查。
外部电磁干扰方面是干扰纹的常见来源。触摸屏附近存在变频器、电磁接触器、电机等强干扰源，其产生的电磁干扰通过空间辐射或电源线、信号线耦合到触摸屏，会造成画面闪烁、抖动或水波纹。干扰纹的出现常与干扰源启停相关联，可作为判断依据。
供电与接地方面同样不容忽视。触摸屏供电电压不稳定、纹波偏大，会直接影响显示电路的稳定性；接地不良或接地回路多点连接，会引入共地干扰，造成画面噪声。电源适配器老化、滤波不良，也会使干扰纹加重。
信号传输方面，触摸屏与下位机之间的通信电缆屏蔽层未可靠接地、电缆与动力线平行敷设、接口接触不良，都会使通信信号受到干扰，反映在画面上的数据出现跳动或显示异常。排线松动、断裂也会引起显示不稳定。此外，通信波特率设置不当或协议参数错误，也可能造成数据异常，在画面上表现为数值跳动，应与真正的硬件干扰纹加以区分。

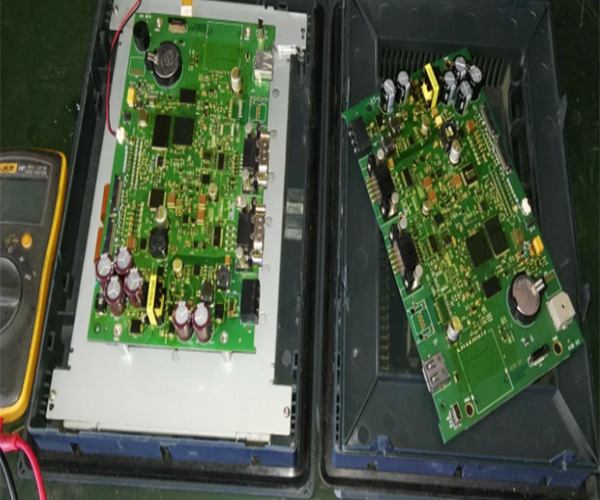

显示驱动与屏幕方面，触摸屏的显示驱动电路、时序控制电路或背光电路故障，会造成花屏、横竖纹或闪烁；屏幕本身老化、排线接触不良，也会产生干扰纹。液晶屏受潮、局部损坏，同样表现为显示异常。在诊断时，可以通过干扰纹特征辅助判断：若干扰纹随干扰源启停而变化，多与外部电磁干扰有关；若干扰纹持续稳定存在，则更可能出在供电接地或显示驱动部分。
排查干扰纹故障，宜按照先外部干扰、再供电接地、后信号与屏幕的顺序逐步缩小范围。首先观察干扰纹特征和出现规律，判断是否与干扰源启停或操作相关，若与特定设备联动，重点排查外部干扰。然后检查供电与接地，测量供电电压和纹波，确认接地可靠、无共地干扰。
接着检查信号传输，检查通信电缆的屏蔽与接地、与动力线的敷设距离和接口连接，排查排线。最后检查显示驱动与屏幕，若外部因素均正常，则考虑显示驱动电路、背光或屏幕本身故障，必要时更换触摸屏或显示组件进行验证。排查时可采用将触摸屏移至远离干扰源处测试的方法，快速区分外部干扰与内部故障。
排查过程中应注意安全，测量供电和接地时应确认操作规范，涉及拆检触摸屏时应断电进行，防止触电和损坏电路。
针对外部电磁干扰问题，应将触摸屏及通信电缆远离变频器等强干扰源，动力线与信号线分开敷设，加装电源滤波或隔离器件，规范屏蔽层的接地，降低干扰耦合。
针对供电与接地问题，稳定触摸屏供电电压、改善供电纹波，更换老化或滤波不良的电源适配器，规范接地，消除共地干扰。针对信号传输问题，重新可靠连接通信电缆并接地屏蔽层，调整电缆敷设，修复或更换松动的排线、接口。
针对显示驱动与屏幕问题，修复或更换故障的显示驱动电路、时序控制或背光电路，重新插接并固定排线，更换老化或受潮损坏的屏幕。维修完成后应进行显示验证，观察画面是否清晰、无干扰纹后再投入使用。试机时可在不同背光亮度和不同画面对比下观察，确认干扰纹完全消除、显示稳定后方可交付。
施耐德触摸屏图像有干扰纹故障的根治，关键在于按照先外部干扰、再供电接地、后信号与屏幕的顺序逐项排查，准确锁定干扰来源或显示故障并规范处理，同时落实周期性保养、布线规范与接地治理。日常维护中重视布线隔离、接地可靠与供电稳定，能从源头抑制干扰。只有把每一次维修经验固化为标准作业，形成可复用的排查方法，才能保障触摸屏长期稳定显示。
