三洋触摸屏上电烧保险故障维修技术精湛：三洋（SANYO）触摸屏（如工业级HMI操作面板、人机界面终端等）作为工业自动化设备常用的人机交互终端，广泛应用于注塑机、包装机械、纺织设备、食品饮料生产线、电子组装等场合，承担着设备状态显示、参数设定、报警提示、操作指令输入和数据通信等核心功能，其能否正常上电直接关系到现场操作人员对设备的监控能力和生产连续性。上电烧保险是触摸屏最典型的电源类硬件故障，表现为通电瞬间保险管立即熔断、屏幕无显示、无任何指示灯亮起，反复更换保险后再次上电仍烧毁，导致设备完全无法操作。
排查触摸屏上电烧保险故障，宜按照先外部供电与输入回路、再接口与外设负载、后内部电源转换电路、再背光高压电路、最后主板短路与元件击穿，结合测量数据逐步缩小范围。首先确认故障现象，记录是上电瞬间保险立即熔断、还是延时几秒后熔断、有无异常声音（如”啪”的响声、轻微爆炸声）或冒烟。不同现象对应不同原因，排查前应先区分，避免盲目操作。
第一步：检查外部供电与输入回路。 用万用表测量供电端电压（确认是否在额定范围内）；检查上级断路器是否跳闸；检查输入接线有无短路（用蜂鸣档测量正负极间阻值，正常应有一定阻值而非接近0Ω）；检查输入端TVS管和压敏电阻是否击穿（测量两端阻值，正常应无穷大）；检查接线端子有无金属异物或烧蚀。若发现短路元件，更换后再通电测试。
第二步：检查接口与外设负载。 断开触摸屏与所有外接设备的连接（包括通信电缆、USB设备、扩展模块）；更换新保险后上电测试；若此时不再烧保险，说明为外设或电缆问题，逐一重新连接各外设定位故障源；若仍烧保险，说明故障在触摸屏内部。排查外设时应重点检查通信电缆有无短路、外接设备供电是否正常。
第三步：检查内部电源转换电路。 拆开触摸屏后盖，目视检查保险管是否熔断、内部有无烧焦痕迹；用万用表测量保险管通断（熔断则开路）；测量整流桥各臂正反向特性（正常应单向导通）；测量DC-DC芯片输入端对地阻值（若接近0Ω说明有短路元件）；测量滤波电容两端阻值（应有充电过程，若始终为0Ω说明短路）；逐个断开电源电路中的关键元件（如拔掉DC-DC芯片输出端电感），定位短路位置。若发现短路元件，更换后需查明原因再通电。
第四步：检查背光高压电路。 断开背光驱动板与主板的连接；更换新保险后上电测试；若不再烧保险，说明背光电路有短路；用万用表测量背光驱动板输入端对地阻值；检查升压变压器各绕组通断和绝缘；测量驱动MOS管各极间阻值（正常G-D、G-S应有一定阻值，D-S间应不直通）；检查高压电容有无击穿。定位后更换损坏元件。

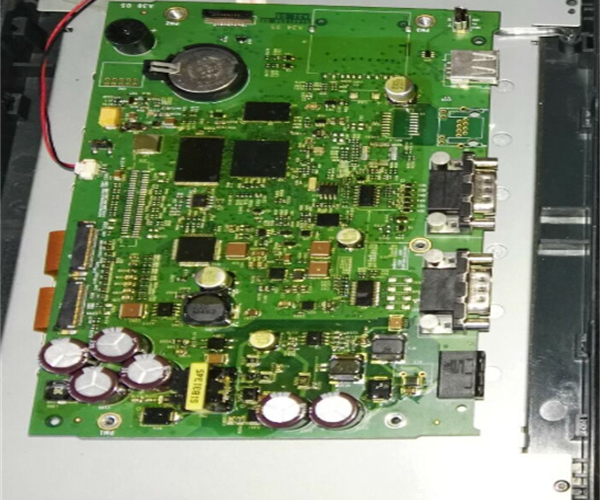

第五步：检查主板短路与元件击穿。 目视检查主板有无电容鼓包、PCB变色烧焦、异物；用万用表蜂鸣档测量主电源输入端（如5V、3.3V电源平面）对地阻值（正常应>10Ω，若接近0Ω说明有短路）；用热成像仪或手指触摸法（小心烫伤）上电瞬间观察哪个元件发热最快（发热元件即为短路源）；对疑似短路的芯片进行拆焊验证。若确认为主板核心芯片短路且无法修复，通常需整体更换主板。
排查过程中应注意安全，触摸屏内部存在高压电路（背光驱动板电压可达上千伏），操作前必须断电并等待电容充分放电；插拔硬件前必须佩戴防静电腕带，避免ESD损坏敏感芯片；测量短路时严禁长时间通电，避免故障扩大；拆焊元件时使用合适温度，避免损坏PCB焊盘。排查时应详细记录测量数据，便于确定最终故障点。
针对外部供电与输入回路问题，恢复车间电网正常电压（加装稳压器或浪涌保护器）；更换击穿的TVS管或压敏电阻（注意击穿电压和工作电压匹配）；重新紧固接线端子（确保无短路）；修复破损的电源线缆（更换或做绝缘处理）；纠正接线错误（确保正负极正确）。处理时应先排除内部短路，避免换上新保险后再次烧毁。
针对内部电源转换电路问题，更换熔断的保险管（须同规格同电流，严禁用铜丝代替）；更换击穿的整流桥（注意电压等级和电流容量匹配）；更换损坏的DC-DC转换芯片（注意型号和封装匹配，焊接时注意防静电）；更换鼓包漏液的滤波电容（注意耐压和容量匹配，优先选用105℃高温长寿命电容）；修复PCB短路点（清理异物、刮除短路铜箔、涂覆绝缘漆）。更换后需测量输入端对地阻值正常再通电。
针对背光高压电路问题，更换击穿的背光驱动MOS管（注意耐压和电流参数匹配）；更换短路的升压变压器（需同规格替换）；更换击穿的高压电容；修复或更换背光驱动板（若驱动板整体损坏）；对于CCFL灯管老化的，更换灯管。修复后应验证背光点亮正常且无过流。
针对主板短路与元件击穿问题，更换短路的电源管理芯片（需热风枪拆焊，注意温度控制）；清理PCB上的异物和导电碎屑；修复腐蚀的PCB走线（用细铜线搭桥并涂覆阻焊漆）；对于BGA芯片短路的，需重新植球焊接或更换芯片；若主板多层板内部短路无法修复，需整体更换主板。更换主板时注意系统授权和参数的迁移（部分型号需重新下载工程文件）。
针对接口与外设负载问题，修复或更换短路的通信电缆（重新压接线头、做好绝缘）；更换内部短路的外接设备（如PLC通信口、传感器）；在通信线路上加装隔离模块（如RS485光耦隔离器）；对于USB接口短路的，更换接口或加装USB隔离器。修复后应验证各接口通信正常，不再引起烧保险。
修复完成后应进行验证，先不接负载（断开外设），通电观察保险是否完好、PWR指示灯是否亮起；测量各路输出电压（5V、3.3V等）是否正常；连接显示器确认屏幕正常显示；逐一连接外设，确认每个接口连接后均不烧保险；进入系统后检查触摸功能、通信功能是否正常；连续运行2小时以上确认稳定，无重启或再次烧保险；记录维修过程。试机时应先确认保险不再熔断，再逐步加载外设，全程监控温度和电压。
三洋触摸屏上电烧保险故障的根治，关键在于按照先外部供电与输入回路、再接口与外设负载、后内部电源转换电路、再背光高压电路、最后主板短路与元件击穿的顺序逐项排查，结合测量数据准确锁定短路点并规范处理，同时落实周期性保养、浪涌防护和运行管理。日常维护中重视供电稳定、接口可靠、定期除尘和正确处置保险熔断，能从源头降低烧保险故障的发生概率。
